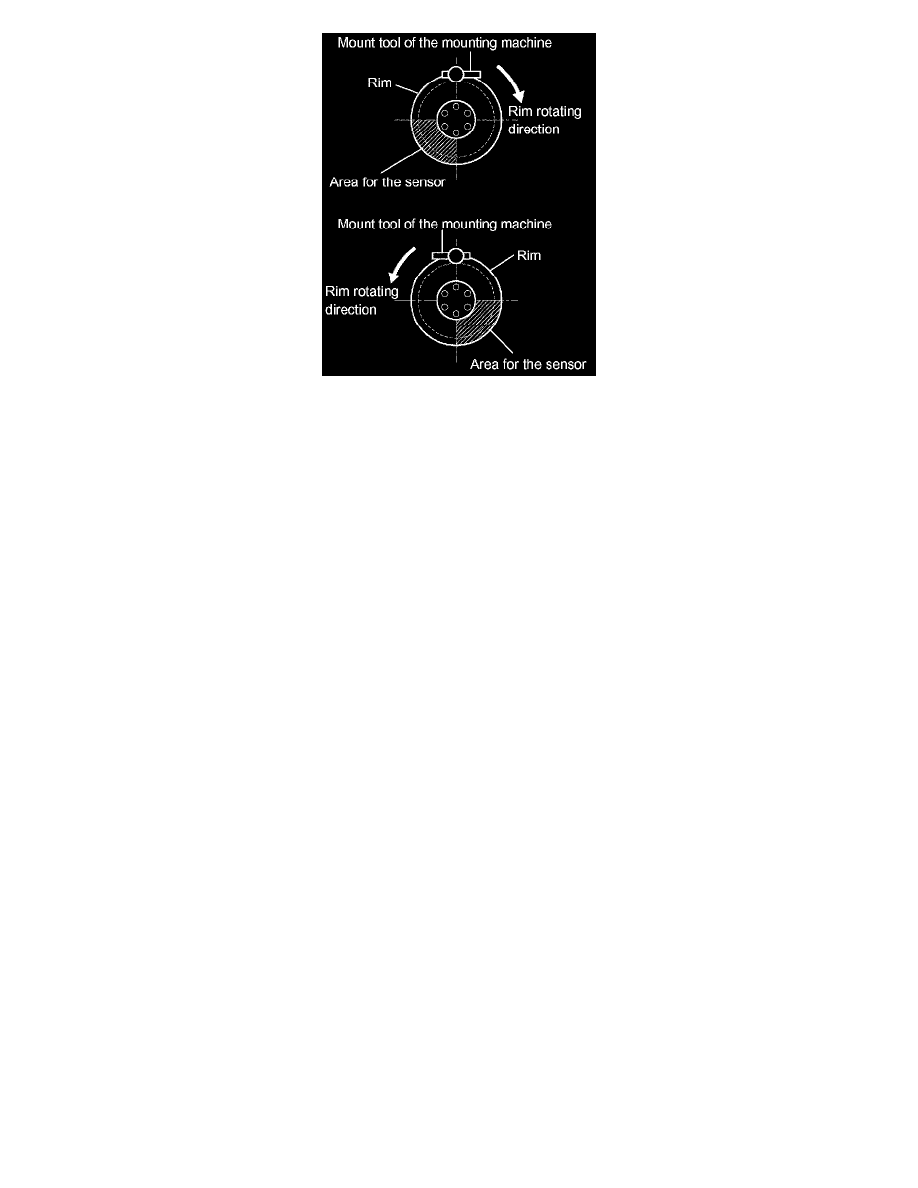

d. Set the wheel disc to the mounting machine and install the lower tire bead. Position the main body of the sensor as in the shaded area shown in

the illustration.

NOTICE:  If the sensor is positioned outside this area, it generates interference with the tire bead, causing possible damage to the sensor.

e. Install the upper bead.

NOTICE:  Make sure that the tire bead and tool do not interfere with the main body of the sensor and that the sensor is not clamped by the bead.

5. INSTALL FRONT WHEEL

Torque: 103 Nm (1,050 kgf-cm, 76 ft. lbs.)

6. INSTALL REAR WHEEL

Torque: 103 Nm (1,050 kgf-cm, 76 ft. lbs.)

7. INSPECT TIRE
8. REGISTRATION OF TRANSMITTED ID
9. INSPECT TIRE PRESSURE WARNING SYSTEM

SST 09843-18040
