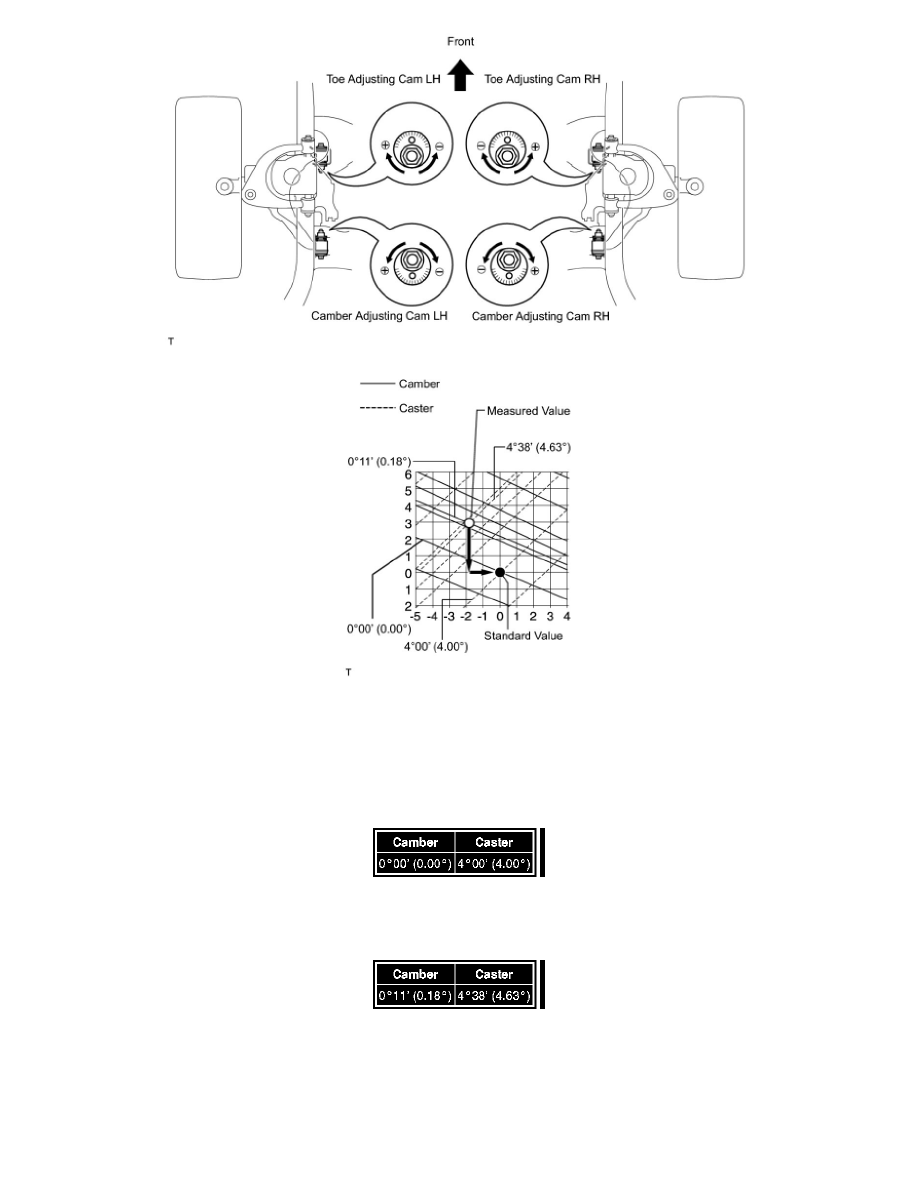

(c) Read the adjustment chart (example).

(1) Find the wheel alignment standard value applicable for the particular model.

(2) Mark the selected standard value on the adjustment chart.

Standard value (reference):

(3) Mark the alignment value measured when the vehicle is unloaded on the adjustment chart.

Measured value (reference):

(4) As shown in the chart, read the distance from the marked point to 0, and adjust the front and/ or rear adjusting cams accordingly.

Amount to turn adjusting cams (by gradation):
