Torque: 108 Nm (1,100 kgf-cm, 80 ft. lbs.)

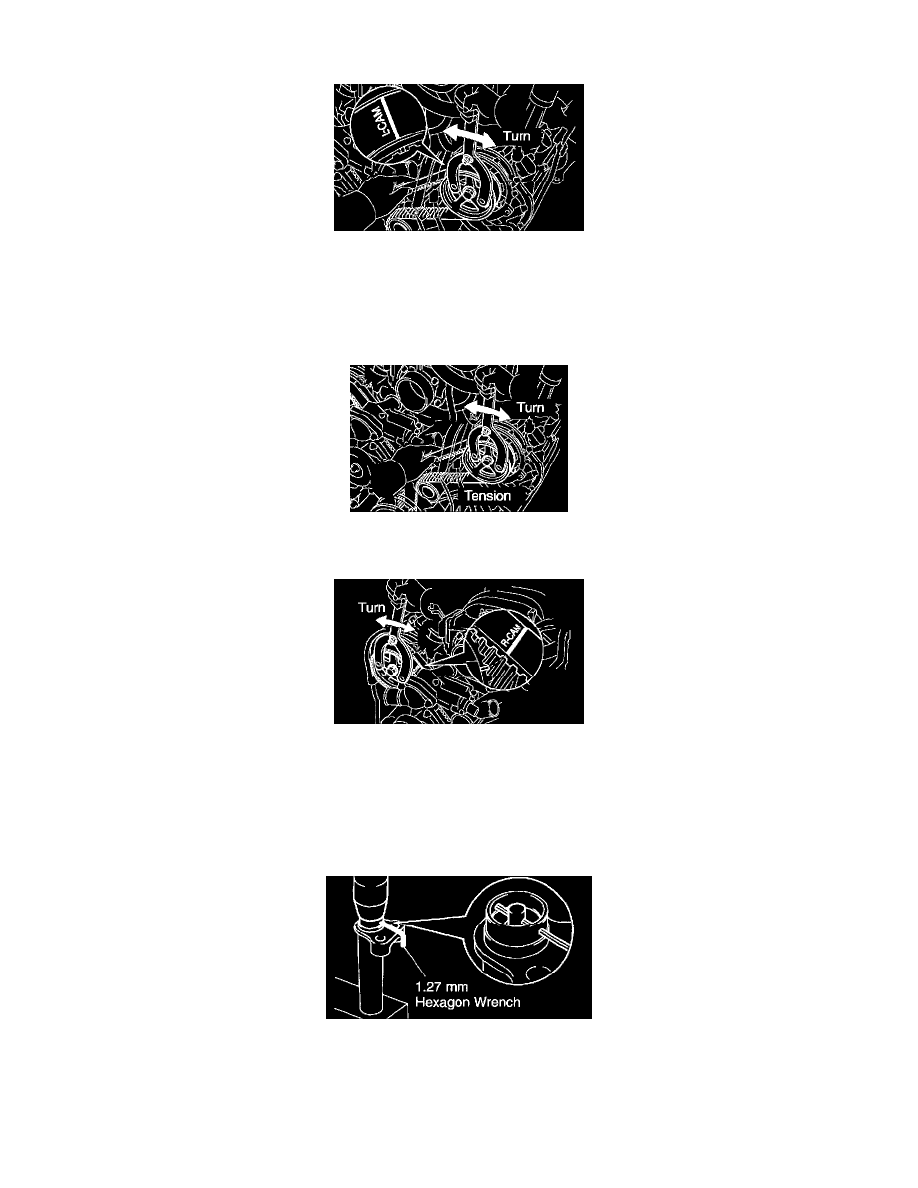

13. CONNECT TIMING BELT TO LH CAMSHAFT TIMING PULLEY

a. Remove any oil or water on the LH camshaft timing pulley, and keep it clean.

NOTICE:  Only wipe the pulleys; do not use any cleansing agent.

b. Turn the LH camshaft timing pulley. Align the installation mark on the timing belt with the timing mark of the camshaft timing pulley, and

hang the timing belt on the LH camshaft timing pulley.

c. Turn the LH camshaft timing pulley counterclockwise until there is tension between the crankshaft timing pulley and LH camshaft timing

pulley.

14. CONNECT TIMING BELT TO RH CAMSHAFT TIMING PULLEY

a. Remove any oil or water on the RH camshaft timing pulley and water pump pulley, and keep them clean.

NOTICE:  Only wipe the pulleys; do not use any cleansing agent.

b. Turn the RH camshaft timing pulley. Align the installation mark on the timing belt with the timing mark of the camshaft timing pulley, and

hang the timing belt on the RH camshaft timing pulley.

15. SET TIMING BELT TENSIONER

a. Using a press, slowly press in the push rod using 981 - 9,807 N (100 - 1,000 kgf, 220 - 2,205 lbs.) of pressure.
b. Align the holes of the push rod and housing, pass a 1.27 mm hexagon wrench through the holes to keep the setting position of the push rod.
c. Release the press.
d. Install the dust boot to the belt tensioner.
