Starter Relay: Testing and Inspection

ON-VEHICLE INSPECTION

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:
-

Some systems need to be initialized after the cable is reconnected.

-

After the ignition switch is turned OFF, the navigation system requires approximately 90 seconds to record various types of memory and
settings. As a result, after turning the ignition switch OFF, wait 90 seconds or more before disconnecting the cable from the negative (-)
battery terminal.

2. REMOVE STARTER RELAY (ST)

a. Remove the engine room relay box cover.
b. Remove the starter relay from the engine room relay block.

3. INSPECT STARTER RELAY

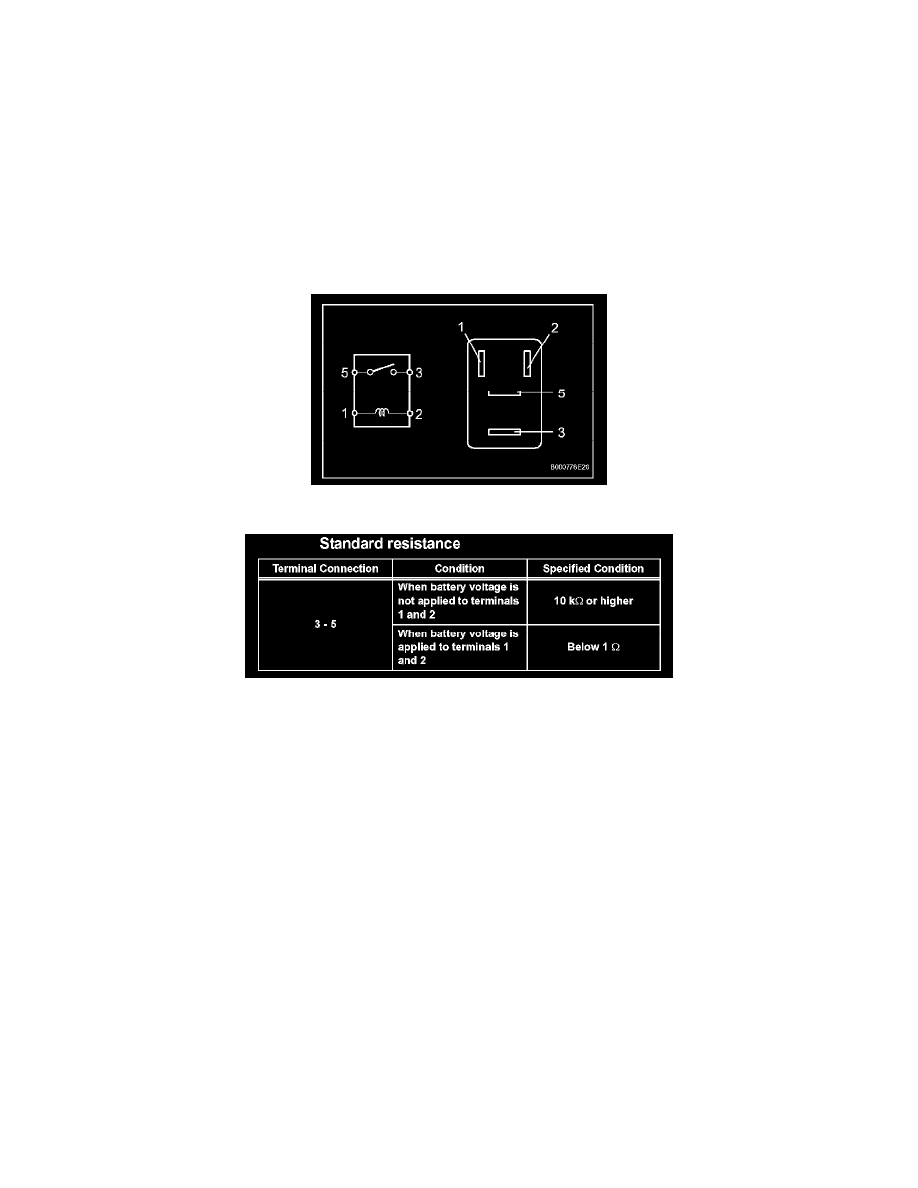

a. Measure the resistance according to the value(s) in the table.

If the result is not as specified, replace the relay.

4. INSTALL STARTER RELAY
5. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTE:  Some systems need to be initialized after the cable is reconnected.
