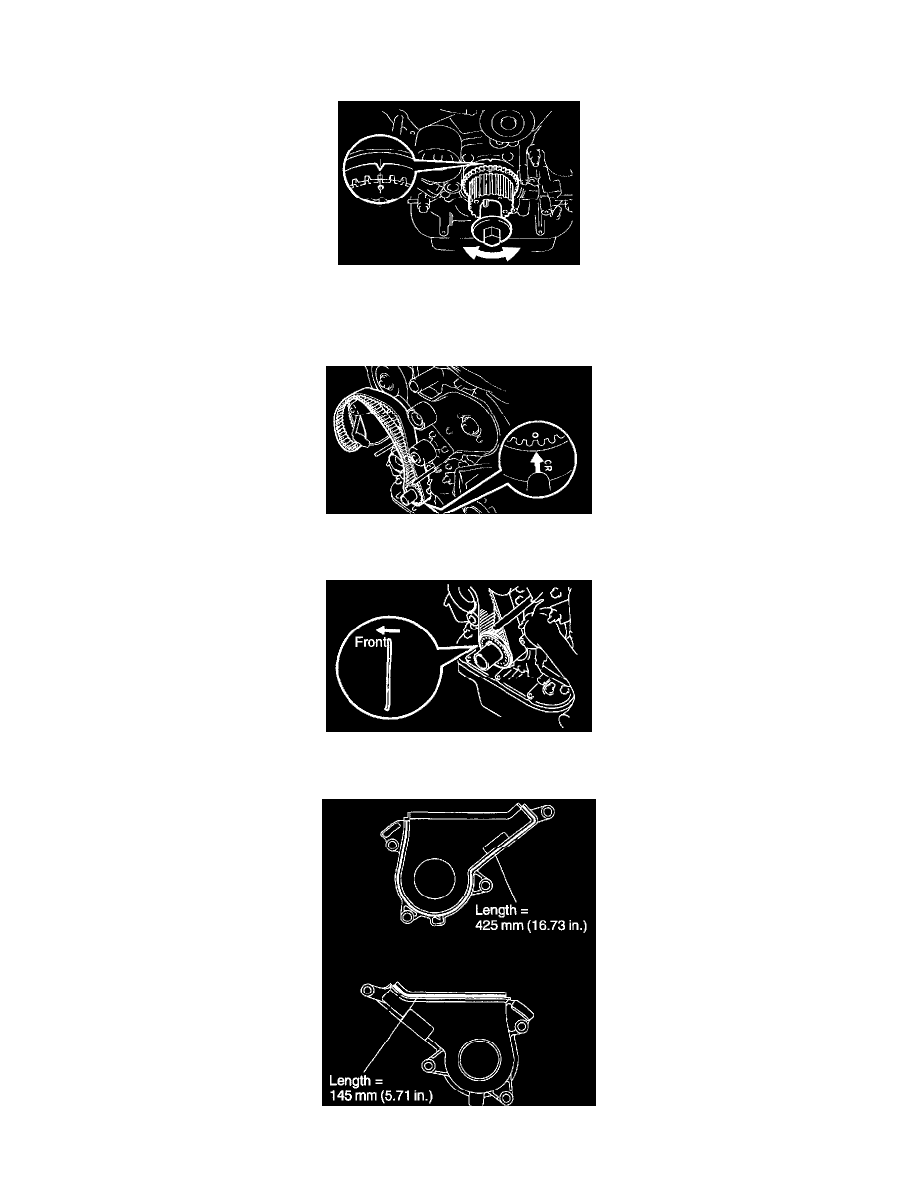

4. TEMPORARILY INSTALL TIMING BELT

NOTICE:  The engine should be cold.

a. Use the crankshaft pulley bolt to turn the crankshaft and align the timing marks on the crankshaft timing pulley and on the oil pump body.
b. Remove any oil or water on the crankshaft timing pulley, idler pulley and water pump pulley, and keep them clean.

NOTICE:  Only wipe the pulleys; do not use any cleansing agent.

c. Align the installation mark on the timing belt with the drilled mark of the crankshaft timing pulley.
d. Install the timing belt on the crankshaft timing pulley, No. 1 idler pulley and water pump pulley.

5. INSTALL TIMING BELT GUIDE

Install the guide, facing the cup side outward.

6. INSTALL NO. 1 TIMING BELT COVER AND STARTER WIRE BRACKET
