11. REMOVE NO. 2 TIMING BELT COVER

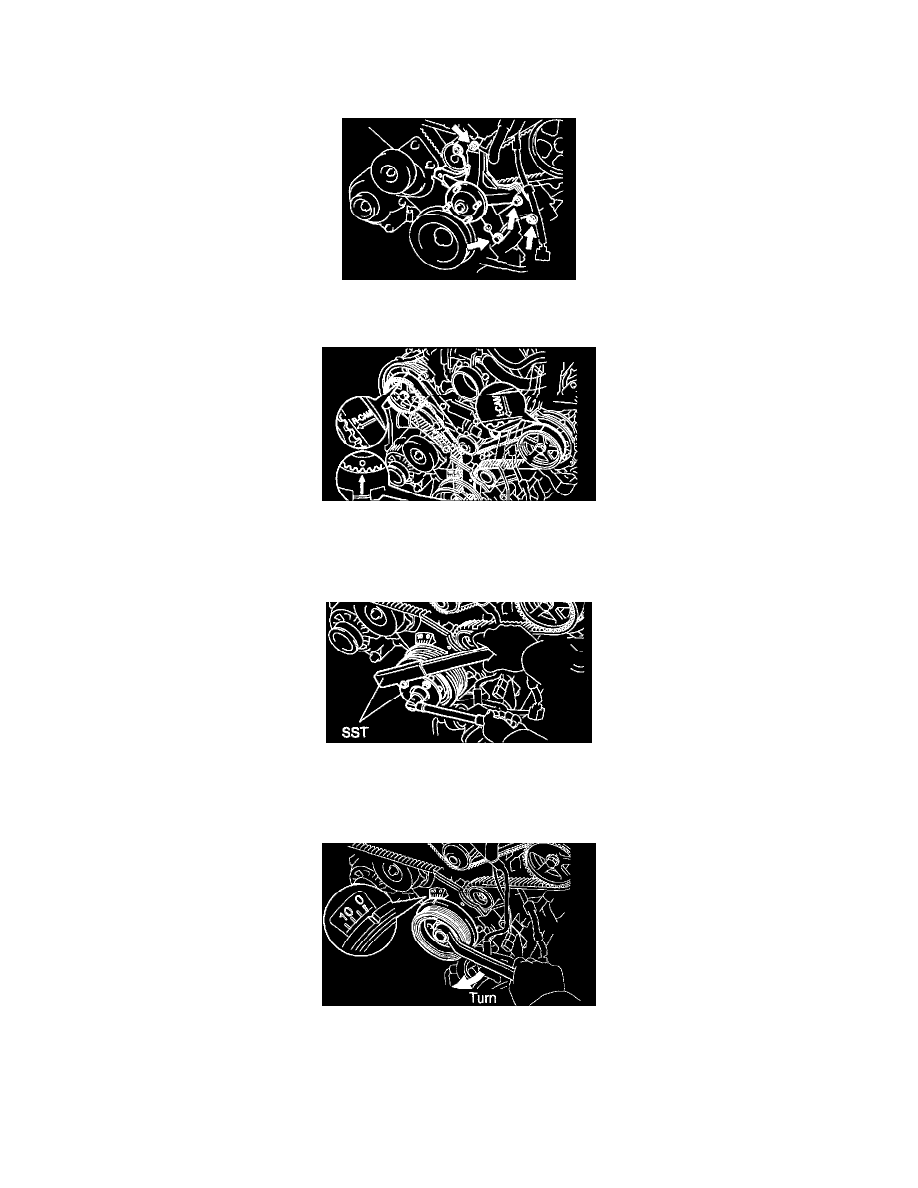

Remove the 2 bolts and timing belt cover.

12. DISCONNECT A/C COMPRESSOR FROM ENGINE

13. REMOVE FAN BRACKET

Remove the 2 bolts, 2 nuts and fan bracket.

14. IF RE-USING TIMING BELT, CHECK INSTALLATION MARKS ON TIMING BELT

Check that there are 3 installation marks on the timing belt by turning the crankshaft pulley as shown in the illustration.

HINT:  If the installation marks have disappeared, place a new installation mark on the timing belt before removing each part.

15. LOOSEN CRANKSHAFT PULLEY BOLT

Using SST, loosen the pulley bolt.
SST 09213-70011, 09330-00021

16. SET NO. 1 CYLINDER TO TDC/COMPRESSION

a. Turn the crankshaft pulley and align its groove with timing mark 0 of the No. 1 timing belt cover.
