Refrigerant: Testing and Inspection

HEATING / AIR CONDITIONING: REFRIGERANT: ON-VEHICLE INSPECTION

1. INSPECT REFRIGERANT PRESSURE WITH MANIFOLD GAUGE SET

HINT
This is a method where a manifold gauge set is used to help locate the problem.

(a) Read the manifold gauge pressure when the following conditions are met:

Test conditions:

*

Temperature at the air inlet with the switch set at RECIRC is 30 to 35°C (86 to 95°F).

*

The engine is running at 1500 rpm.

*

The blower speed control switch position is at "HI".

*

The temperature control dial position is at "COOL".

*

The A/C switch is on.

*

Doors are fully open.

*

The ignition switch is in a position that enables the A/C compressor to run.

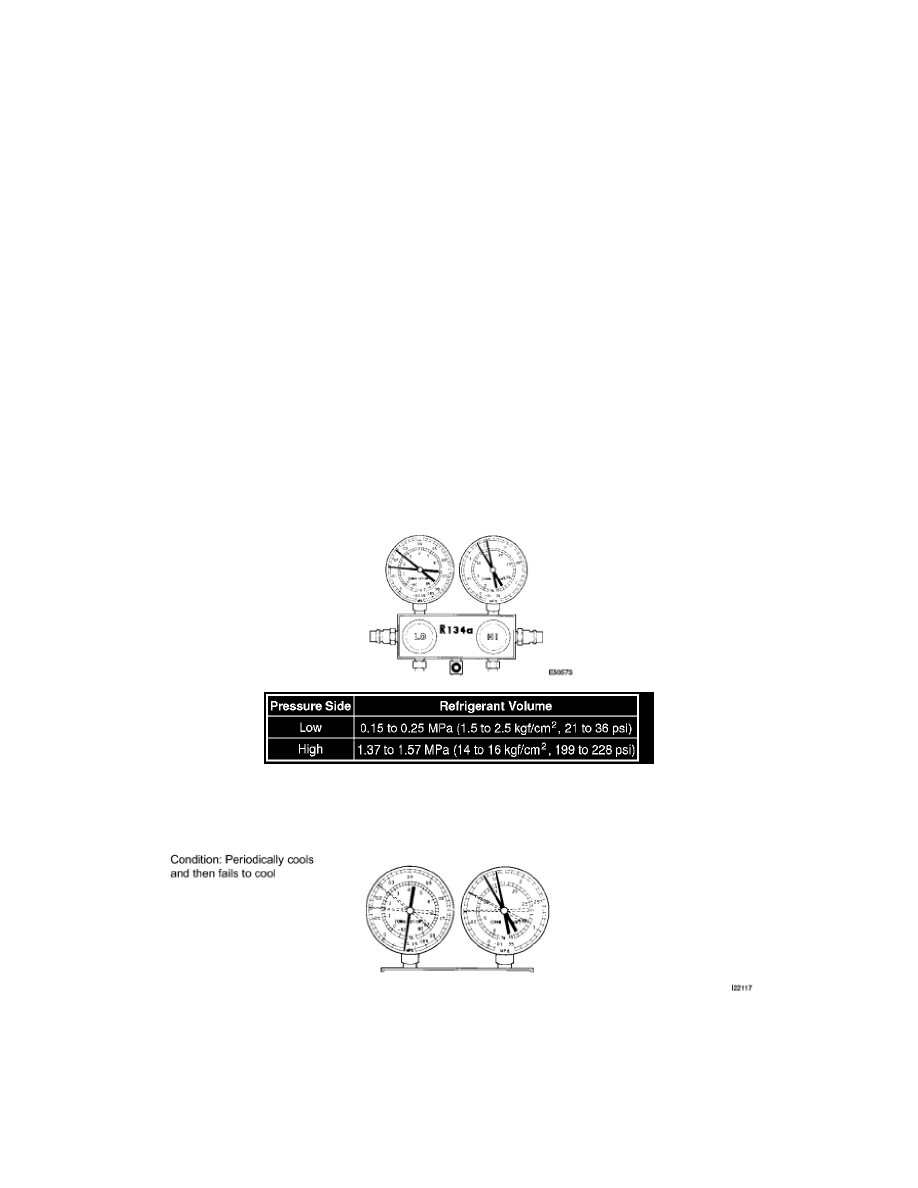

(1) Normally functioning refrigeration system

Gauge Reading

(2) Moisture is present in the refrigeration system.
