Refrigerant: Specifications (page 2 of 10)

Refrigerant: Testing and Inspection

ON-VEHICLE INSPECTION

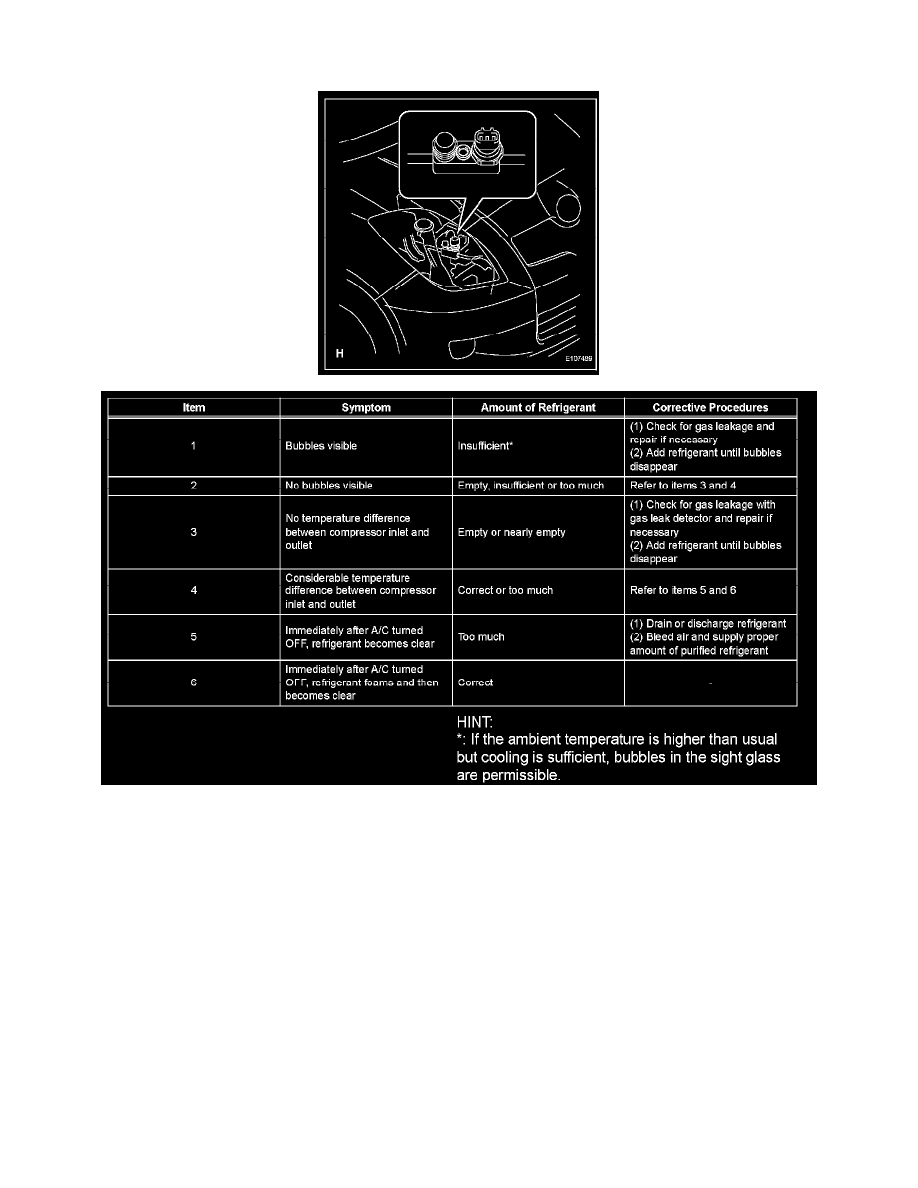

1. INSPECT REFRIGERANT VOLUME

a. Check the sight glass on liquid tube sub-assembly A.

Test conditions:
-

Engine running at 1,500 rpm.

-

Blower speed control switch at HI.

-

A/C switch ON.

-

Temperature control lever in MAX. COLD position.

-

All doors fully open.

2. CHECK REFRIGERANT PRESSURE USING MANIFOLD GAUGE SET

a. This is a method to identify trouble areas by using a manifold gauge set.  Read the manifold gauge pressure under the following conditions.

Test conditions:
-

Engine warm.

-

All doors fully open.

-

A/C switch ON.

-

Blower speed control switch at HI.

-

Engine running at 1,500 rpm.

-

Air inlet mode damper set at recirculation.

-

Temperature control lever in MAX. COLD position.

-

Air temperature at air inlet 30 to 35 °C (86 to 95 °F).
