Timing Belt: Specifications (page 3 of 4)

Timing Belt: Diagrams

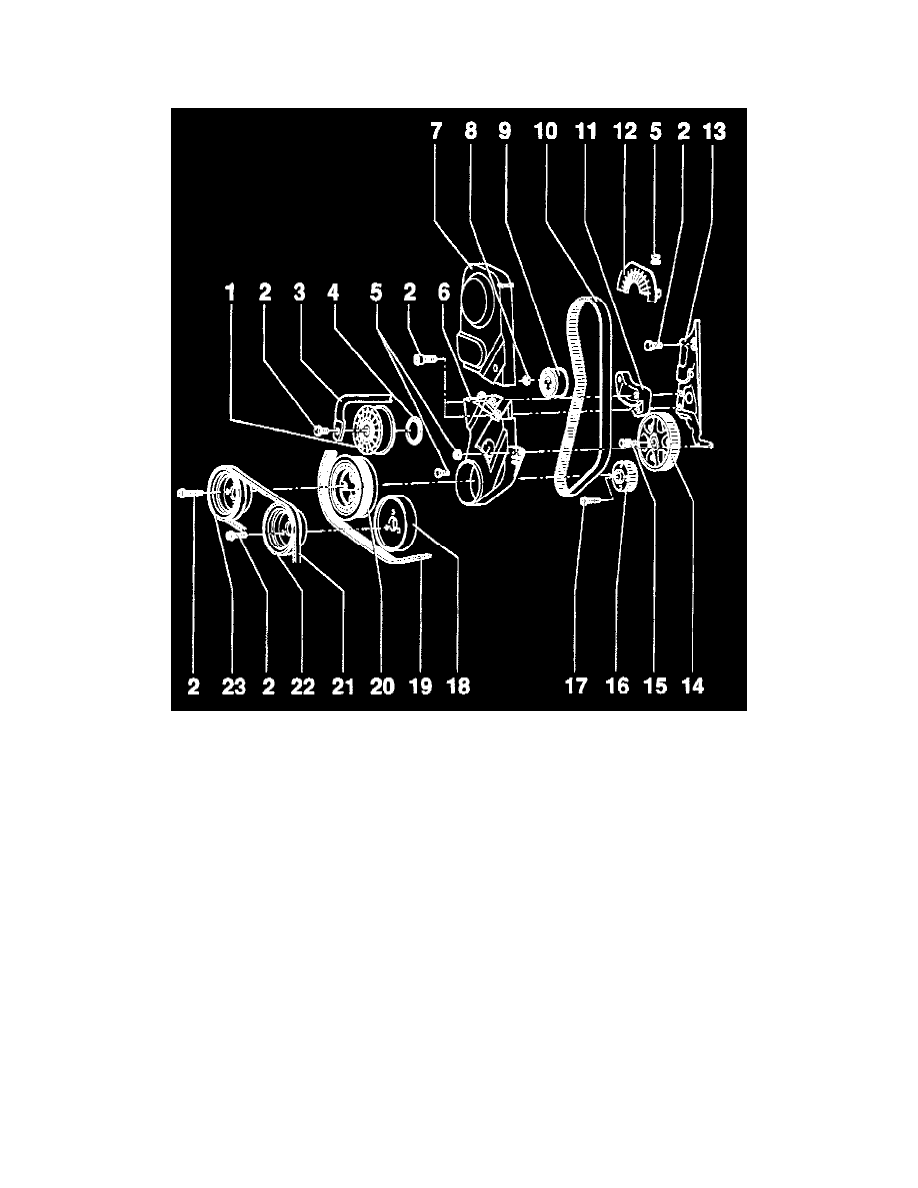

Timing Components

1 -  Tensioner
2 -  Bolt

- Tightening torque: 25 Nm (18ft lb)
- For mounting bracket -11-; 35 Nm (26 ft lb)

3 -  Tensioning lever
4 -  Dust sleeve
5 -  10 Nm (7ft lb)
6 -  Drive belt guard, lower
7 -  Drive belt guard, upper
8 -  45 Nm (33 ft lb)
9 -  Tensioner pulley

10 -  Drive belt

- Before removing mark running direction
- Check for wear
- Do not kink

11 -  Mounting bracket
12 -  Drive belt guard
13 -  Drive belt guard, rear
14 -  Drive belt sprocket, intermediate shaft
15 -  80 Nm (59ft lb)

- To loosen and tighten use holding fixture 3036

16 -  Drive belt sprocket, crankshaft
17 -  90 Nm (66ft lb) plus 1/4- turn (9O °)

- Always replace
- To loosen and tighten use special tool 3099
