Eos (1F7) V6-3.2L (BUB) (2008)

Steering and Suspension > Sensors and Switches - Steering and Suspension > Sensors and Switches - Suspension > Acceleration Sensor, Suspension Control > Component Information > Service and Repair > Left Front Body Acceleration Sensor > Page 5163

Page 2
background image

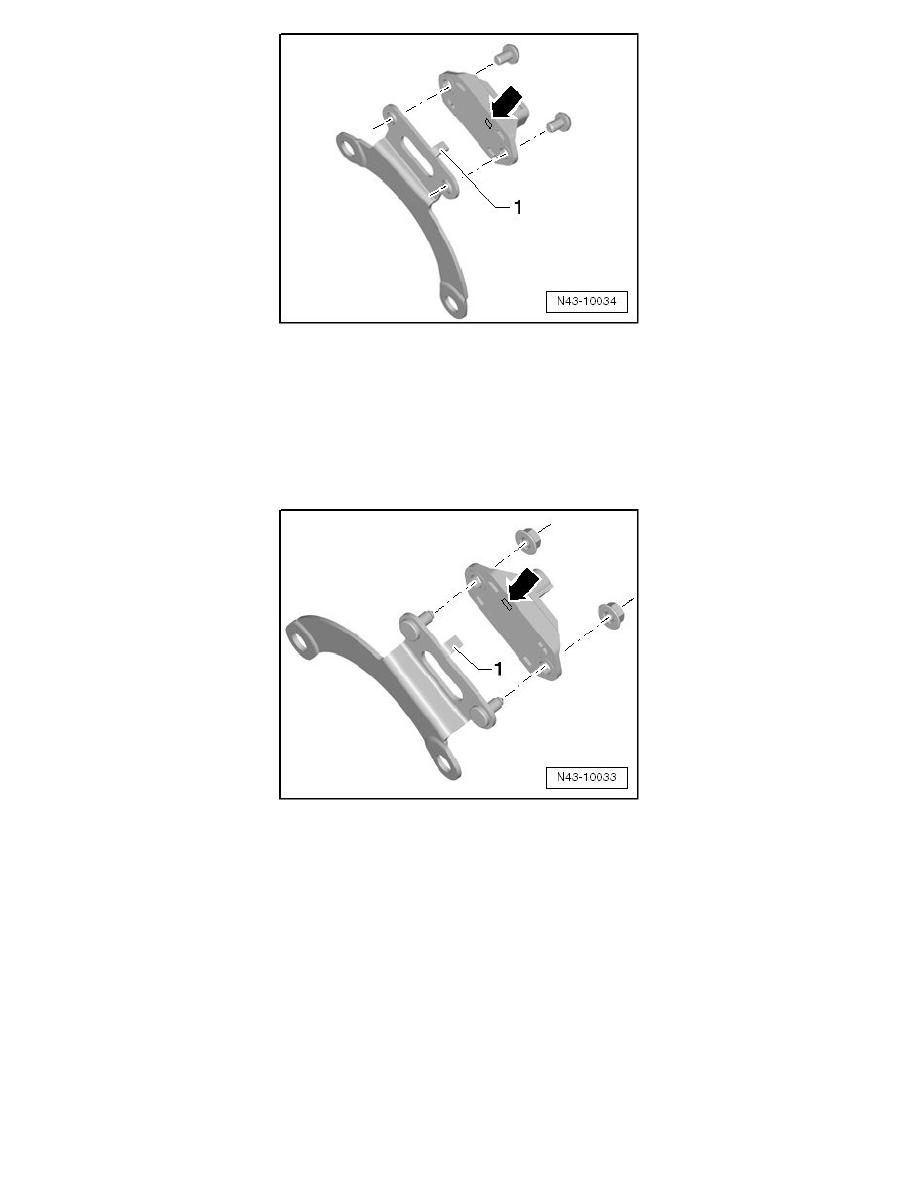

The tab on the retainer - 1 - must fit into the recess in the left front body acceleration sensor - arrow -.

‹› Be sure to use the correct retainer. An "L" is stamped on the retainer.

Right Front Body Acceleration Sensor ( G342)

-

Attach the front right body acceleration sensor to the retainer.

-

Be sure to pay attention to the installation position of the right front body acceleration sensor retainer.

The tab on the retainer - 1 - must fit into the recess in the right front body acceleration sensor - arrow -.

‹› Be sure to use the correct retainer. An "R" is stamped on the retainer.

Continuation for Both Sides

-

Remove the adhesive on the sealing surfaces of the retainer and apply two-sided adhesive tape.

-

Using an dia. 11 mm drill, secure the retainer and the ( VW 222 A).
