Knee Diverter: Service and Repair

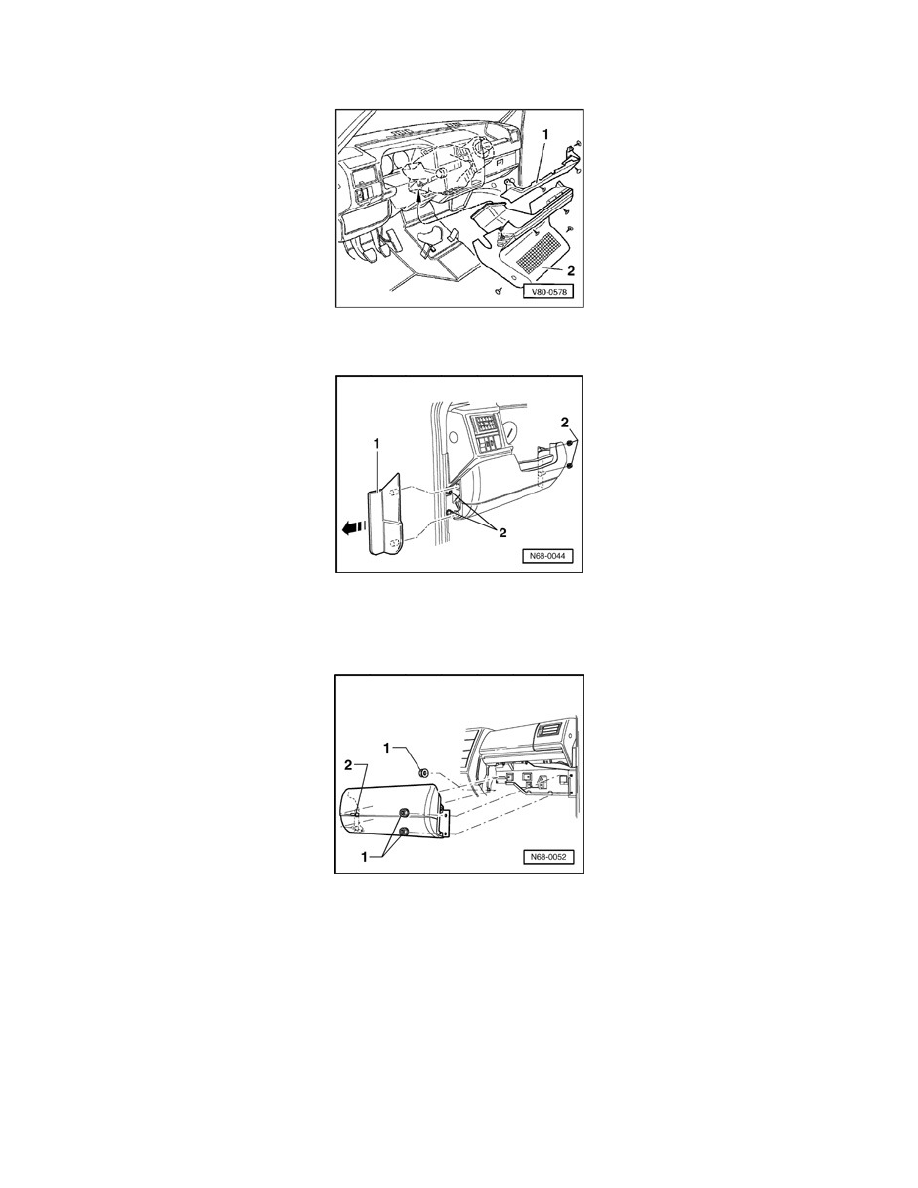

Knee Padding, Removing And Installing

-

Remove trim panel - 1 -.

-

Remove footwell air vent housing - 2 -.

-

Remove trim panel - 1 - on left and right.

-

Remove nuts and bolts - 2 - (2 each side) and remove driver's knee pad.

Tightening torque (nuts and bolts - 2 -): 21 Nm (15 ft lb)

-

Remove bolts - 1 - and nuts - 3 - and remove front passenger's knee pad toward door.

- 2 - = Guide pins

Tightening torque (bolts - 1 - and nuts - 3 -): 21 Nm (15 ft lb)
