Drive Belt: Service and Repair

Ribbed belt, removing and installing

Special tools and equipment

-

Hex bolt M8 x50

Removing ribbed belt

-

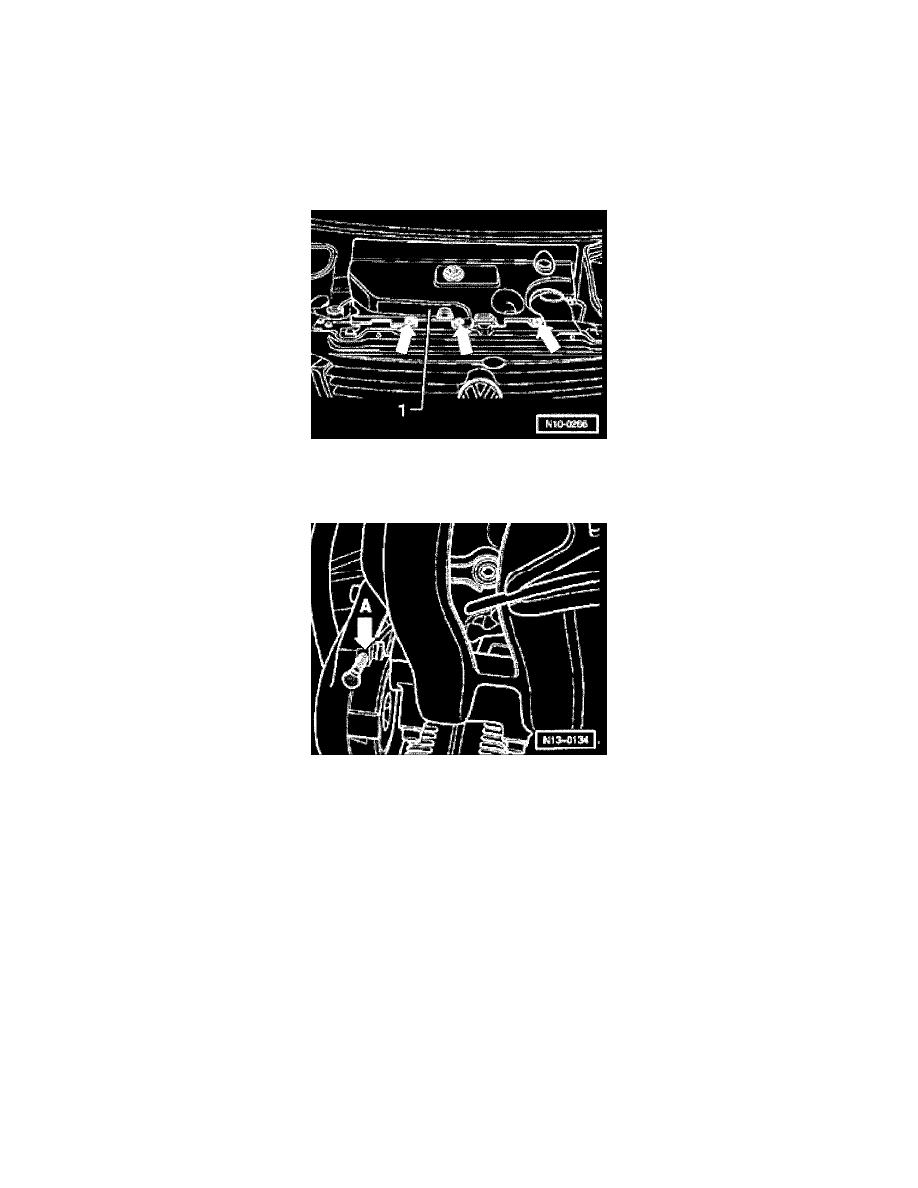

Remove engine cover -1-. To do so, remove 3 bolts (arrows).

-

Remove noise insulation pan

-

Mark rotational direction of ribbed belt.

-

Thread bolt M8 x 50 into threaded hole -A- of tensioning roller until the ribbed belt is free of tension.

Note:

-

Only thread in bolt far enough until the ribbed belt can be removed, otherwise the tensioning roller housing can be damaged.

-

Remove ribbed belt.

Install ribbed belt

Notes:

-

Before installing the ribbed belt, make sure all components (generator, A/C compressor, vane pump) are securely fastened.

-

Note previously marked direction of rotation of belt and be sure that it is seated correctly on pulley.
