Flex Plate: Specifications

Flex Plate: Specifications

Drive plate, removing and installing

Loosen and remove securing bolts of drive plate in diagonal sequence.

Drive Plate Depth Measurement Specified & Mean Values

Insert at least 3 old securing bolts into Drive plate and tighten to 30 Nm.

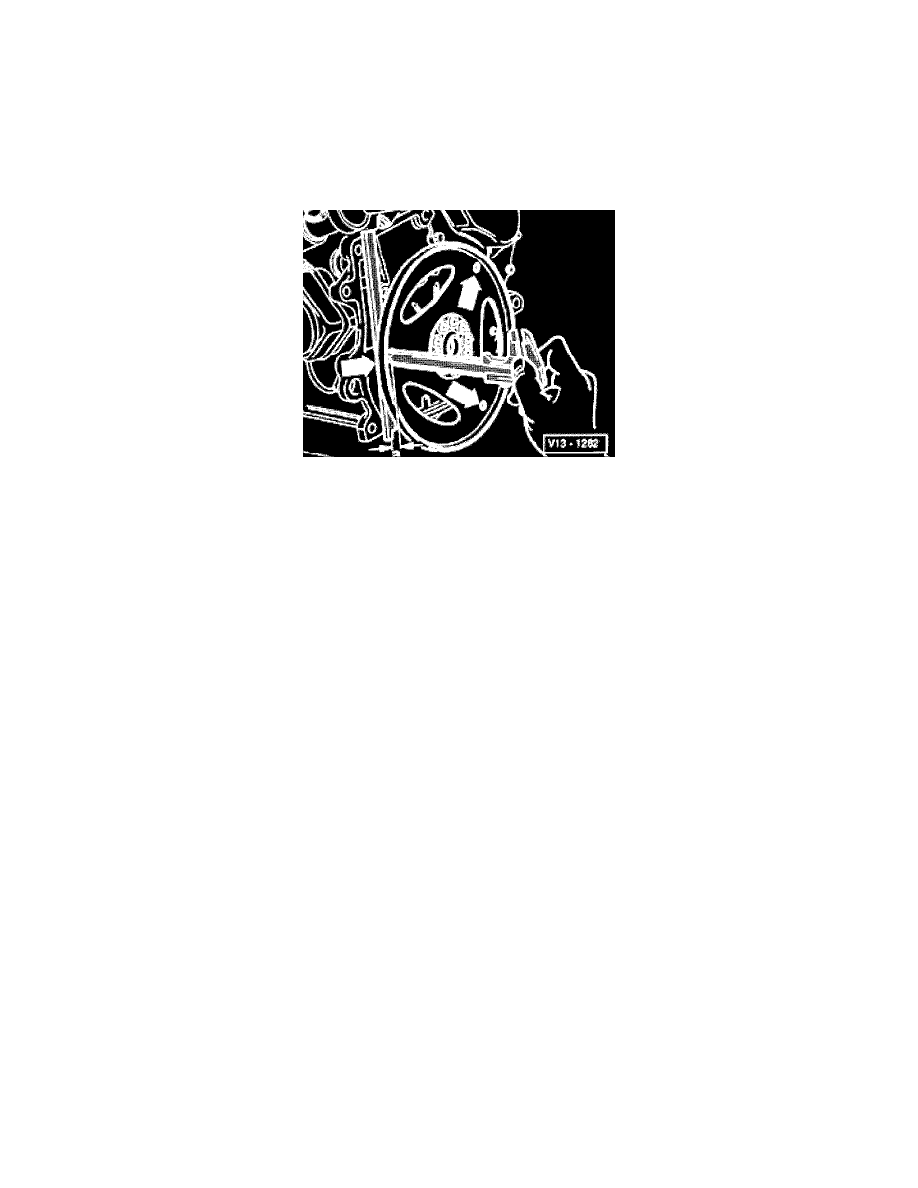

Measure dimension -a- via 3 holes for converter securing via assisting ruler and depth measurement and calculate mean value.

Specification: ...............................................................................................................................................................................................  15.7 to 16.5 mm

Drive Plate Securing Bolts ..........................................................................................................................................................................................  60 Nm

-  .................................................................................................................................................................................................................  + 90 ° (1/4 turn)

-

 ...........................................................................................................................  (The additional 90 ° (1/4 turn) rotation can occur in several stages).

-  ..................................................................................................................................................................................  Use new Drive Plate Securing bolts.
