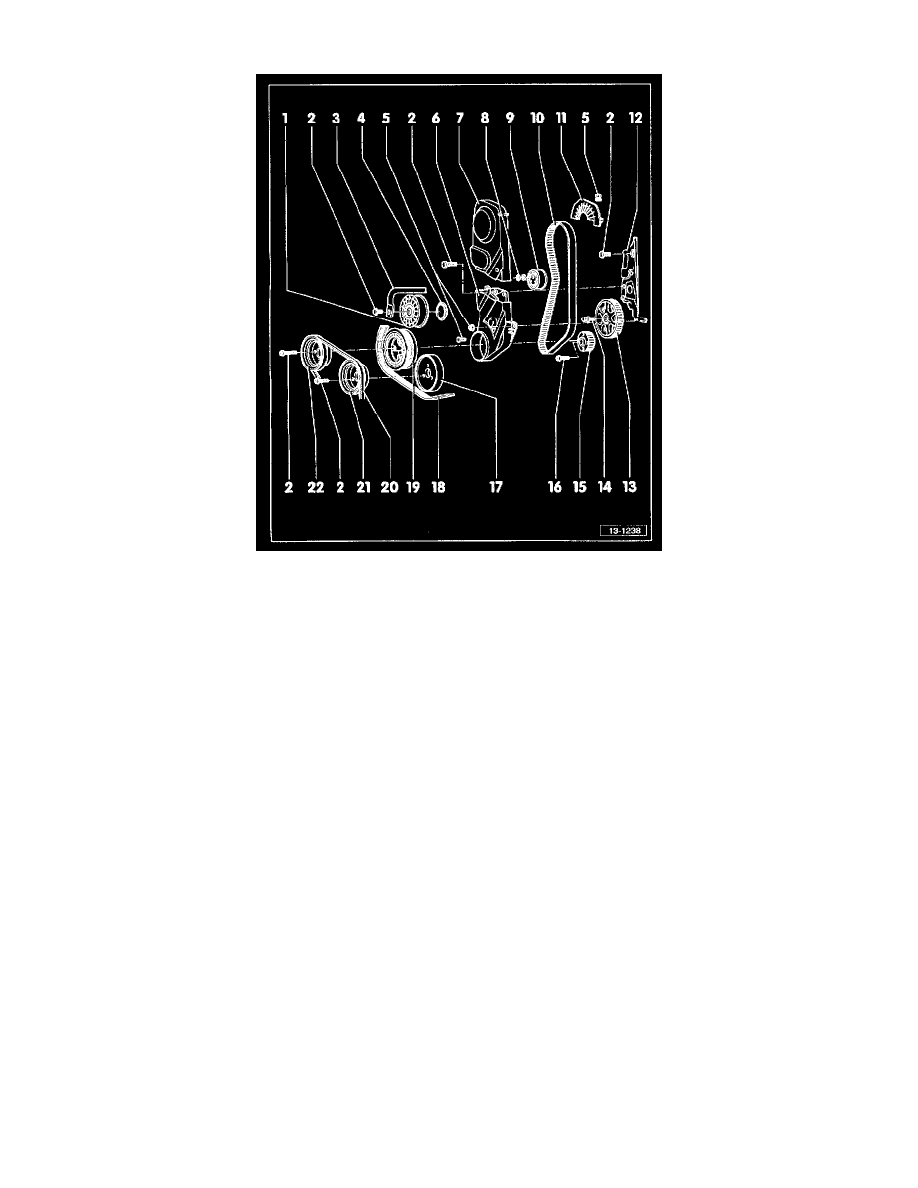

Timing Belt: Diagrams

1 -  Belt tensioner
2 -  20 Nm (15 ft lb)
3 -  Tensioner lever
4 -  Dust seal
5 -  10 Nm (7 ft lb)
6 -  Drive belt guard, lower
7 -  Drive belt guard, upper
8 -  45 Nm (33 ft lb)
9 -  Belt tensioner

10 -  Drive belt
11 -  Drive belt guard
12 -  Drive belt guard, rear
13 -  Drive belt sprocket, intermediate shaft
14 -  80 Nm (59 ft lb)
15 -  Drive belt sprocket, crankshaft
16 -  90 Nm (66 ft lb) + 1/4 turn (90°)
17 -  Pulley, coolant pump
18 -  Poly-ribbed belt
19 -  Vibration damper
20 -  V-Belt
21 -  Pulley, coolant pump
22 -  Pulley, crankshaft
