Timing Belt: Diagrams (page 3 of 3)

Timing Belt: Adjustments

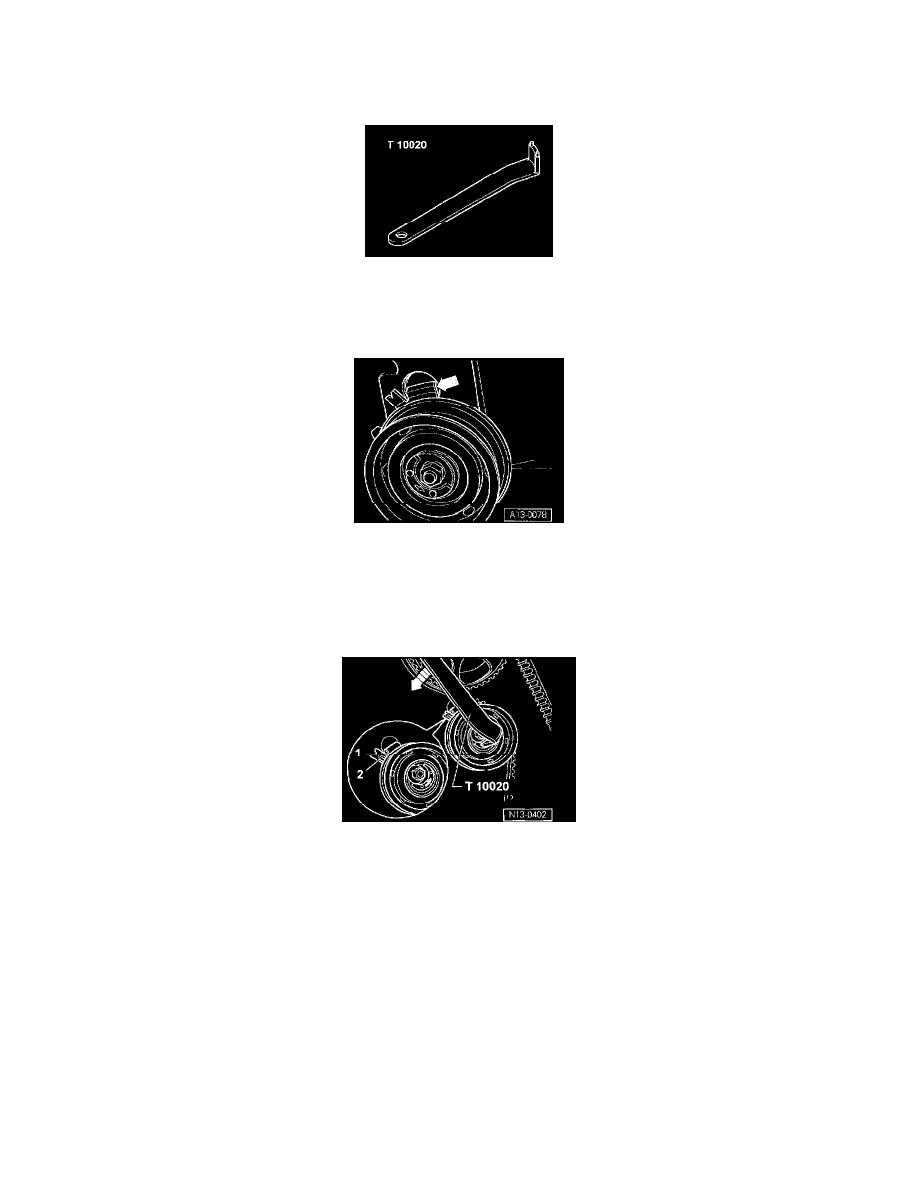

Semi-automatic toothed belt tensioning roller, checking

Special Tools

^

TI 00200 2 hole wrench

^

Mirror

Installation position

Angled retainer -arrow- must be located in cut-out on cylinder head.

Requirements
^

Engine must be at most warm to the touch

Test sequence

-

Place camshaft sprocket on cyl. I TDC

-

Note position of pointer -2- (using mirror).

-

Turn crankshaft two rotations in engine engine direction of rotation and check camshaft drive belt tension again It is important that the last 45°
(1/8 turn) of rotation is made without interruption.

-

Tensioning roller must move back to its initial position (notch -1- and indicator -2- align again).

Note:  Check using mirror.
