Timing Chain: Locations

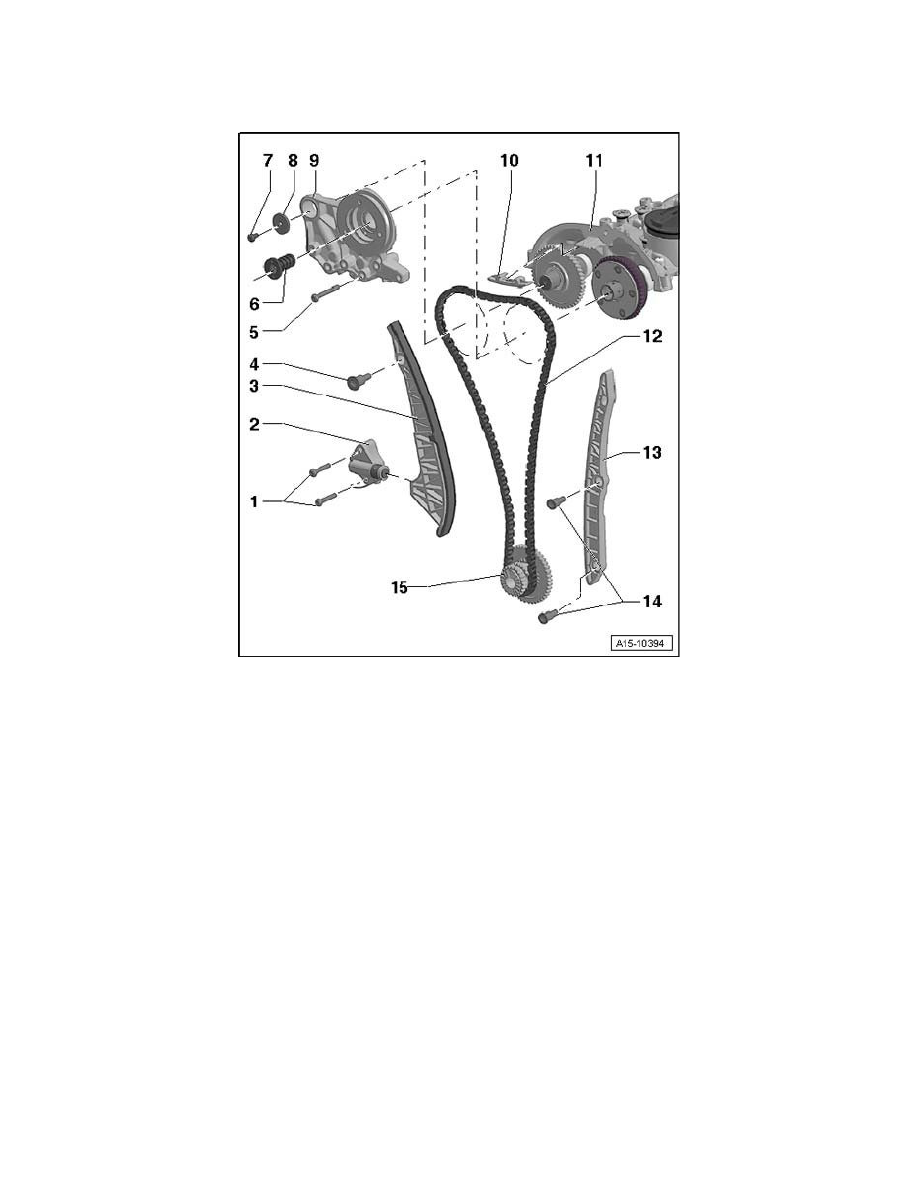

Camshaft Timing Chain Assembly Overview

Camshaft Timing Chain Assembly Overview

1 - Bolt
^

9 Nm

2 - Chain Tensioner
^

Is under tension

^

Disconnect locking pin T40011 before removing

3 - Timing Chain Tensioning Rail
4 - Guide Pins
^

20 Nm

5 - Bolt
^

9 Nm

6 - Control Valve
^

Left thread

^

35 Nm

^

Remove using assembly tool 10352 T10352.

7 - Bolt
^

Replace

^

M6: 8 Nm plus an additional 90° turn

^

M8: 20 Nm plus an additional 90° turn

8 - Washer
9 - Bearing Bracket
10 - Camshaft Timing Chain Guide Rail
11 - Camshaft Housing
