Drive Belt: Diagrams

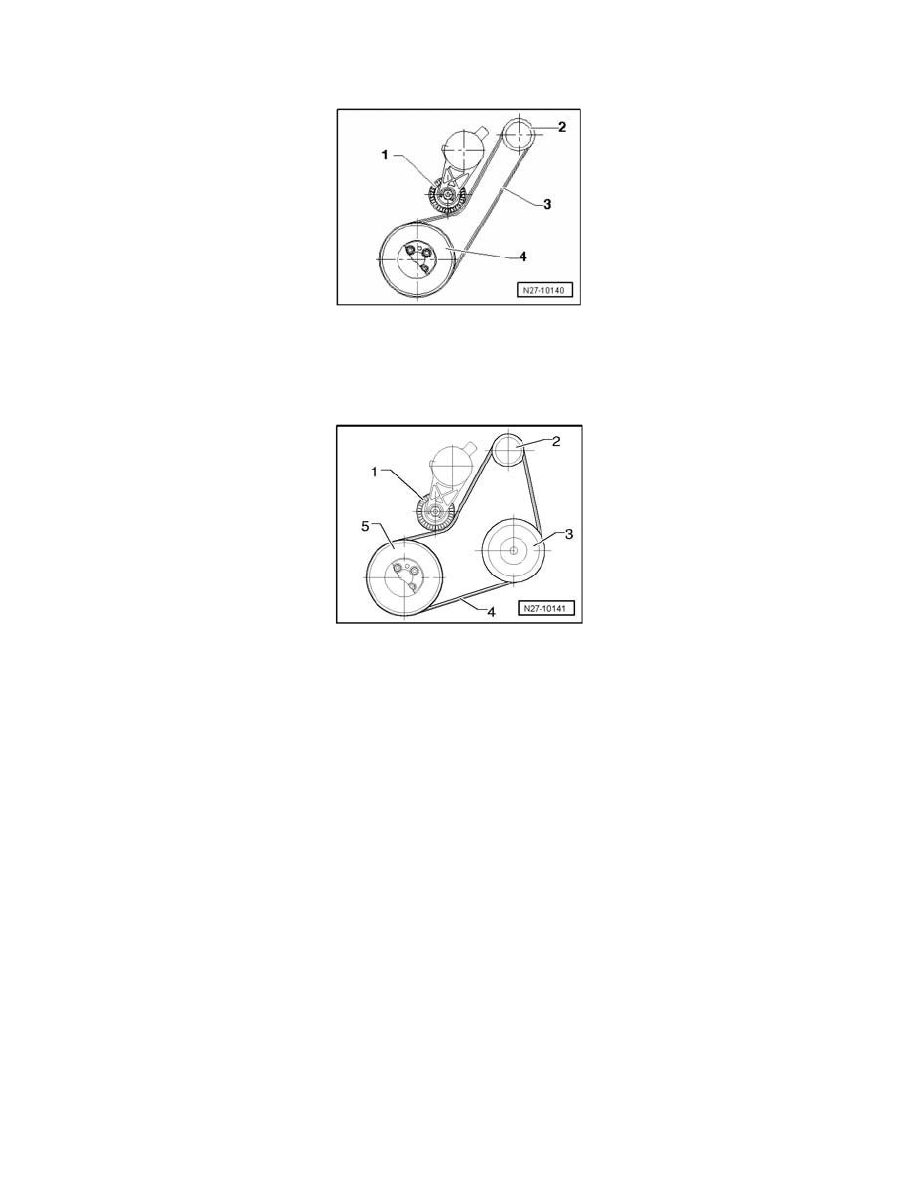

Ribbed Belt, Routing (BPY, BWA, CBFA, CCTA)

Vehicles without A/C system:

1. Tension roller
2. Belt pulley - generator
3. Ribbed belt
4. Belt pulley - crankshaft

Vehicles with A/C system:

1. Tension roller
2. Belt pulley - generator
3. Ribbed belt pulley - A/C compressor
4. Ribbed belt
5. Belt pulley - crankshaft
