Refrigerant Oil: Capacity Specifications

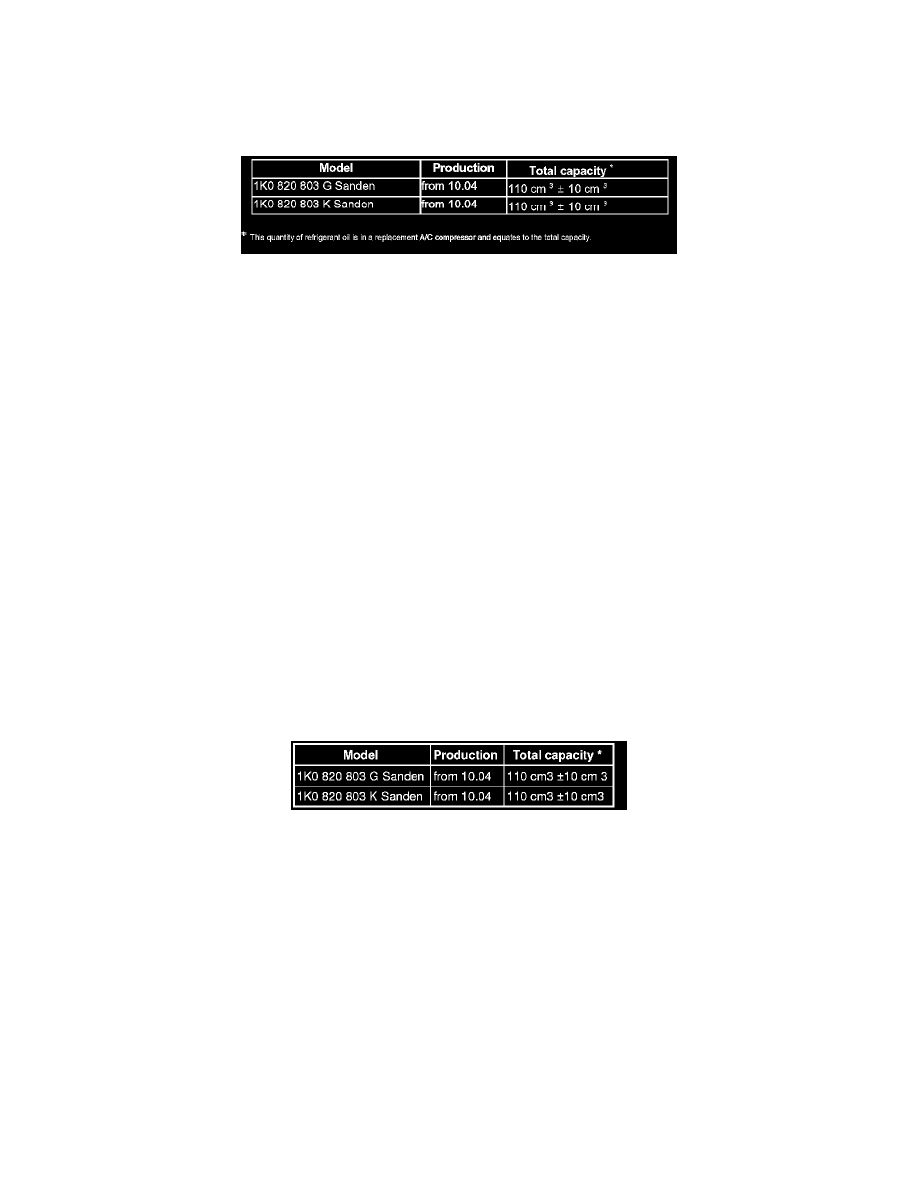

Refrigerant (PAG) Oil, Capacities

Refrigerant (PAG) Oil, Capacities

Important information:
The refrigerant oil is very hygroscopic, therefore opened containers must be closed immediately after use to stop ingress of moisture.

Refrigerant oil, because of its chemical properties, must not be disposed of with engine oils or transmission oils.

Refrigerant oil distribution
Refrigerant oil is distributed through the refrigerant circuit, which is located in the sump of the compressor before initially switching the air conditioner
system as follows:

-

A/C compressor approx. 50%

-

Condenser approx. 10%

-

Suction hose approx. 10%

-

Evaporator approx. 20%

-

Fluid reservoir approx. 10%

Refrigerant (PAG) Oil, Identification

Refrigerant (PAG) Oil, Identification

Do not obtain special refrigerant oil for use with refrigerant R134a from the general refrigerant/machine oil market.

Obtain using following Part No.:
PXE16; Sanden

G 052 200 A2

CAUTION:  Part numbers are for reference only. Always contact the parts department for the latest part number information.

A/C Refrigerant System Capacities

Refrigerant Oil, Capacities

*

This quantity of refrigerant oil is in a replacement A/C compressor and equates to the total capacity.

Important information:

The refrigerant oil is very hygroscopic, therefore opened containers must be closed immediately after use to stop ingress of moisture.

Refrigerant oil, because of its chemical properties, must not be disposed of with engine oils or transmission oils.

Refrigerant oil distribution

Refrigerant oil is distributed through the refrigerant circuit, which is located in the sump of the compressor before initially switching the air
conditioner system as follows:

‹› A/C compressor approx. 50%

‹› Condenser approx. 10%

‹› Suction hose approx. 10%
