Remove remainder of sealant from upper section of oil pan and cylinder block e.g. using a rotating plastic brush.

CAUTION! Make sure that no sealant residue enters the engine.

-

Clean sealing surfaces so they are completely free of any oil or grease.

-

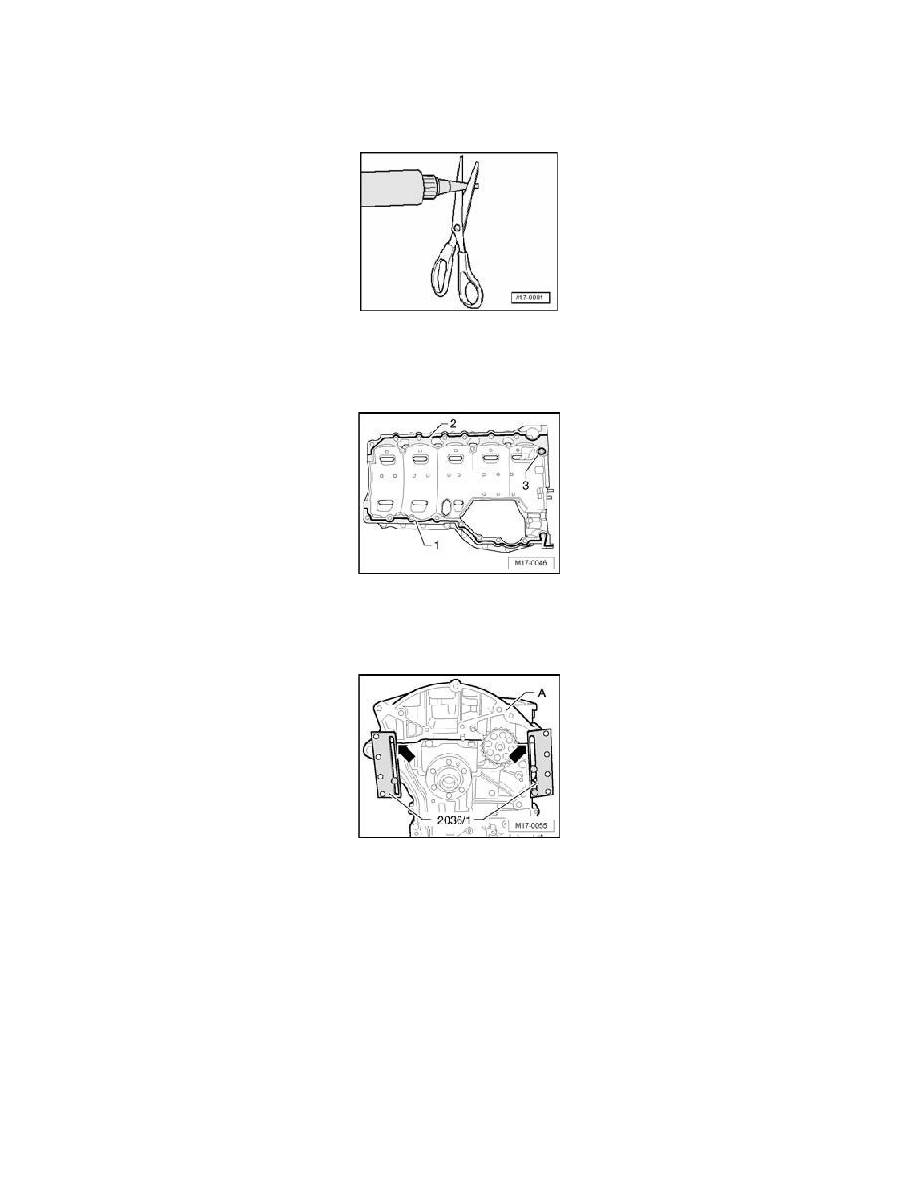

Cut tube nozzle at front marking (dia. of nozzle approx. 1 mm).

-

Note shelf-life date.

Note: The upper section of oil pan must be installed within 5 minutes after application of sealant.

-

Apply sealant bead - 1 - , - 2 - and - 3 - as depicted on to clean sealing surface of upper section of oil pan.

^

The sealant bead must be 1.5 to 2.0 mm thick.

-

Place upper section of oil pan on to cylinder block and align it on transmission side.

-

Install 2 bolts each at front and rear hand-tight.

-

Wipe off excess sealant in area of - arrows -.

-

Loosen bolts again slightly.

-

Secure plates 2036/1 from valve assembly tool 2036 on cylinder block as depicted.

-

Press upper section of oil pan firmly on to plates 2036/1 and tighten bolts again hand-tight.

-

Install remaining bolts and tighten by hand.

-

Make sure that upper section of oil pan makes contact on plates 2036/1.

-

Tighten all bolts in diagonal sequence from inside working toward outside.
