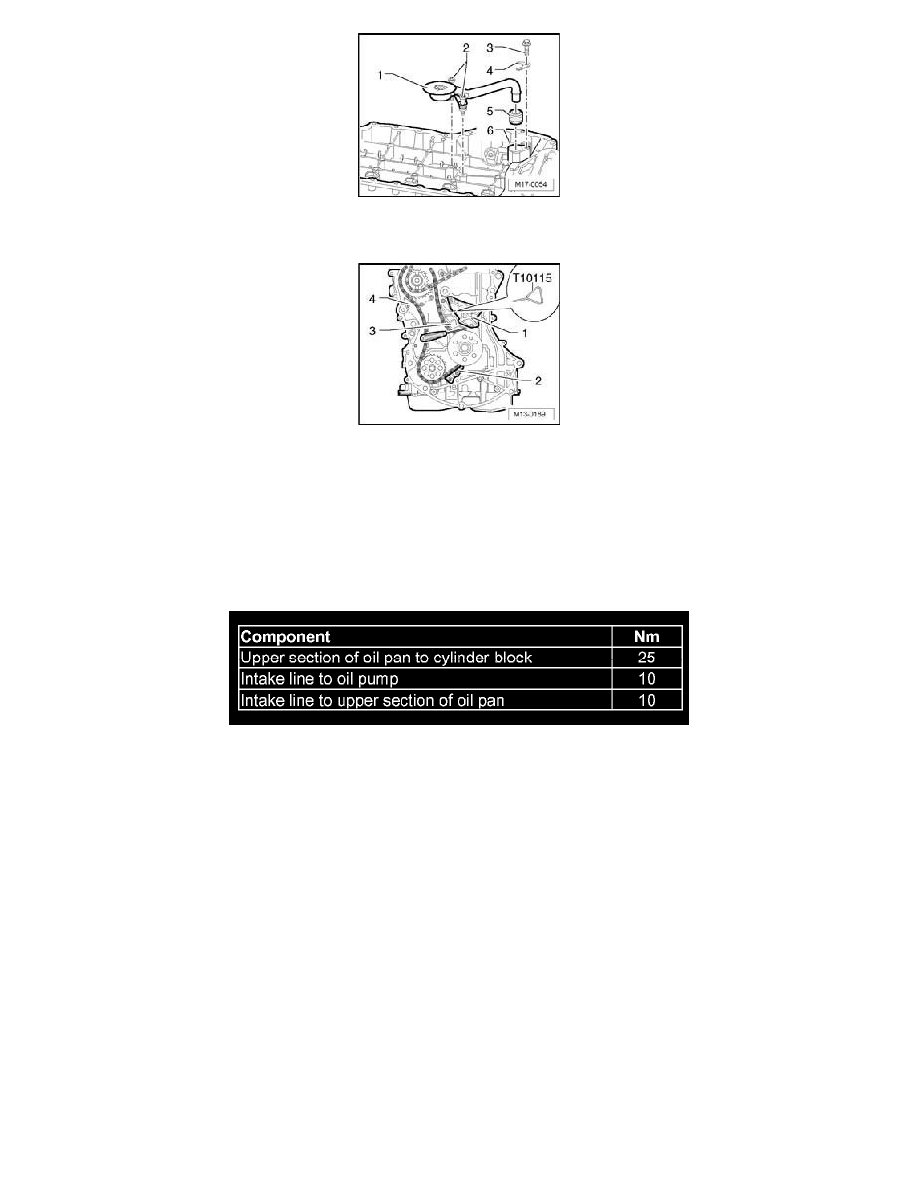

Insert new seal - 5 - into oil pump - 6 -.

-

Bolt intake line - 1 - with bolts - 2 - and - 3 - as well as bracket - 4 -.

-

Install glide track - 2 - , relieve tension on chain tensioner - 1 - and pull out Locking Pin T10115.

-

Adjust valve timing.

The rest of installation follows the reverse of the removal procedures. When doing this note the following:
^

After installing oil pan, allow sealant to dry for approx. 30 minutes. Only after then may the engine oil be replenished.

^

Remove locking pin T40069 from cylinder block at rear and install screw plug.

^

Fill with coolant.

Tightening specifications:
