Oil Pan: Service and Repair
Oil Pan Lower Section

Oil Pan Lower Section

Special tools, testers and auxiliary items required

^

Torque wrench V.A.G 1331

^

Hand drill with plastic brush attachment

^

Protective glasses

^

Silicone sealant D 174 003 A2

Removing

-

Remove noise insulation.

-

Drain engine oil.

Note: Observe disposal regulations!

-

Remove mounting bolts.

-

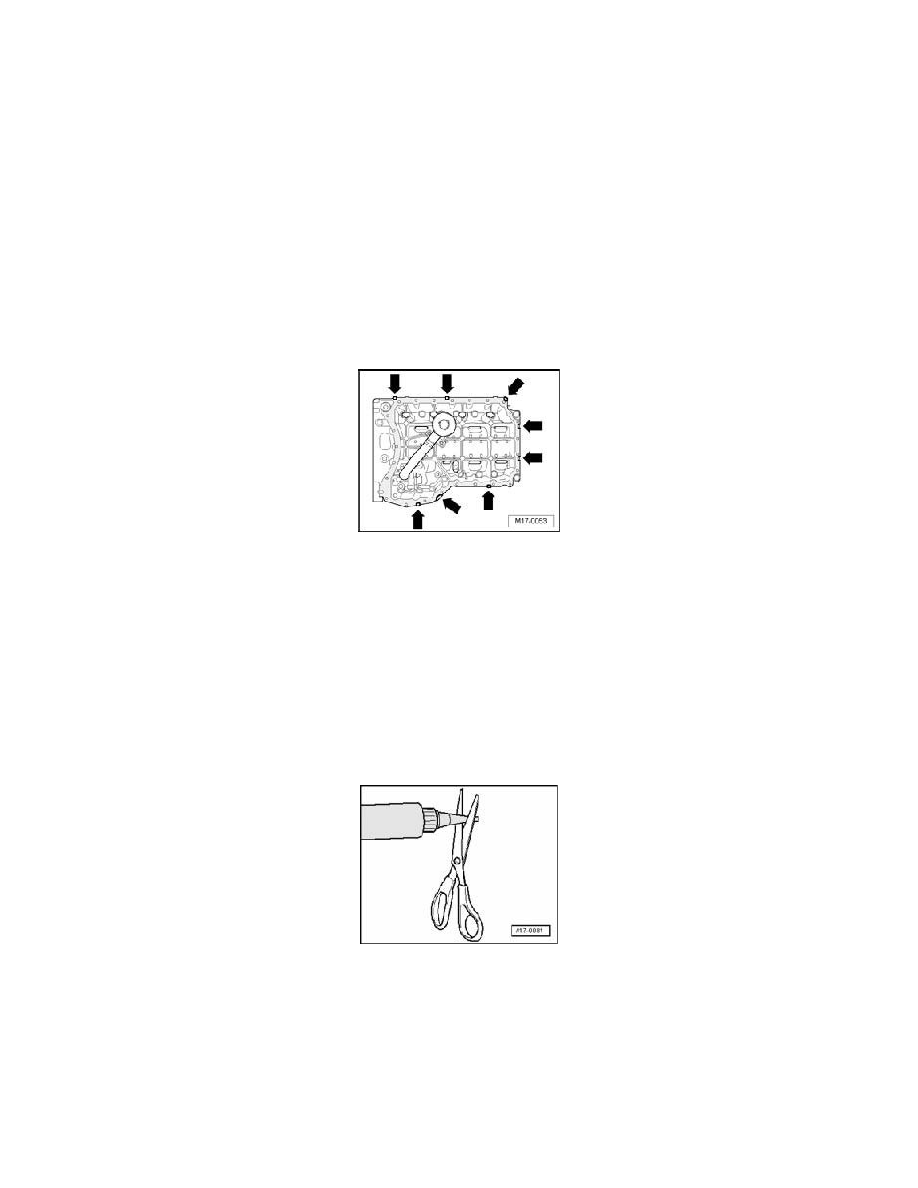

Press off lower section of oil pan at lift out pockets provided - arrows - on upper section of oil pan. Be careful not to damage sealing surfaces in
the process.

-

Replace damaged lower section of oil pan.

Installing

CAUTION! To prevent injuries from shavings, wear protective goggles and protective clothing.

-

Remove remainder of sealant from upper and lower section of oil pan e.g. using a rotating plastic brush.

CAUTION! Make sure that no sealant residue enters the engine.

-

Clean sealing surfaces so they are completely free of any oil or grease.

-

Cut tube nozzle at front marking (dia. of nozzle approx. 1 mm).

-

Note shelf-life date.

Note: The lower section of oil pan must be installed within 5 minutes after application of sealant.
