Volkswagen Workshop Service and Repair Manuals

Control Assembly: Diagrams

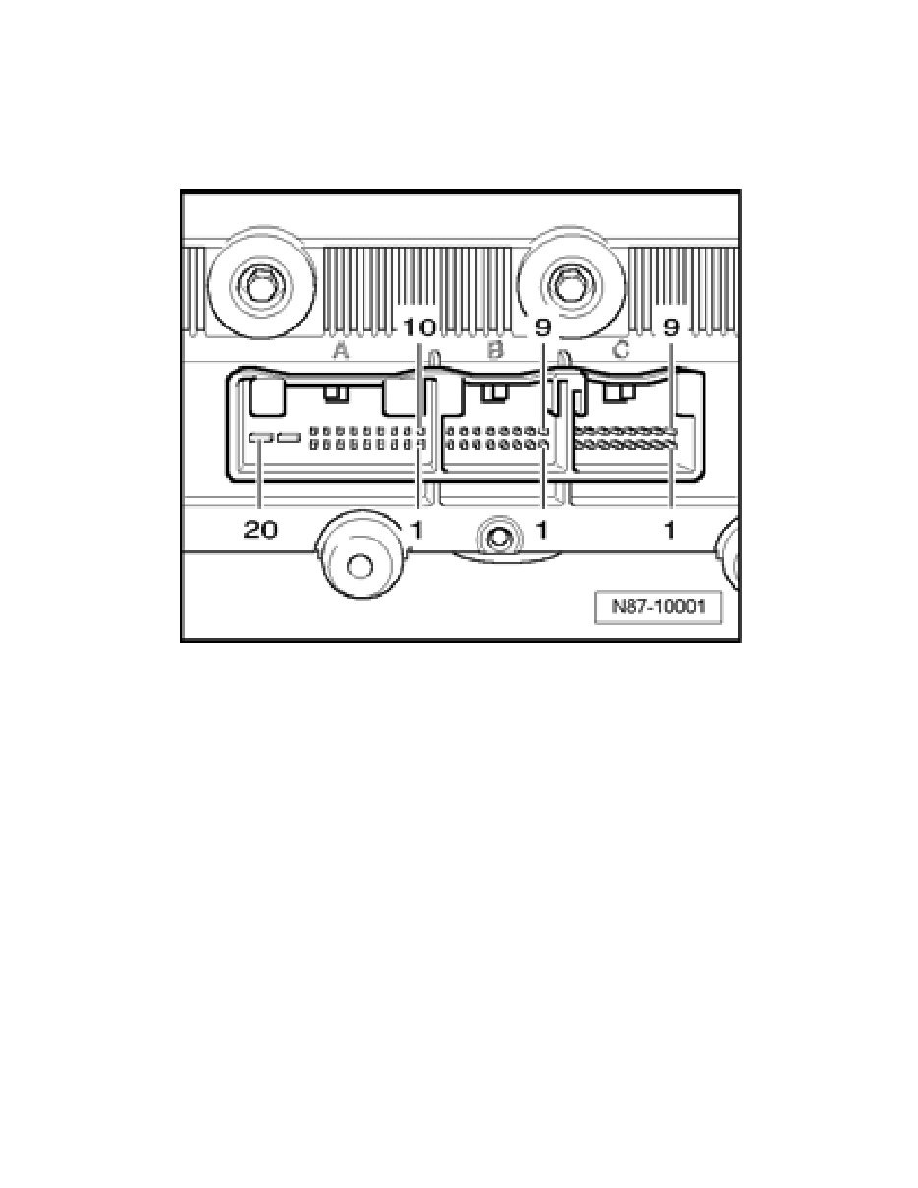

Climatronic Control Module Multi-Pin Connector Assignments

Climatronic Control Module Multi-Pin Connector Assignments

Special tools, testers and auxiliary items required

-

adapter cable VAG 1598/47

20-pin electrical connection, T20c - A -

1

-

Sunlight Photo Sensor 2 G134 or Sunlight Photo Sensor G107, signal

2

-

High Pressure Sensor G65

3

-

Sunlight Photo Sensor 2 G134 or Sunlight Photo Sensor G107, signal

5

-

CAN Bus - High

6

-

CAN Bus - Low

9

-

+ 5V for Sunlight Photo Sensor 2 G134 or Sunlight Photo Sensor G107

16

-

Plus connection (15a) in vehicles with auxiliary heater

17

-

Signal Ground (GND) for sensors

18

-

A/C Compressor Regulator Valve N280

20

-

Plus connection (15a); in vehicles with auxiliary heater plus connection (30a)
