Hot air gun from wiring harness repair kit VAS 1978

-

Attachment nozzle from wiring harness repair kit VAS 1978

NOTE:  If the engine control module should be replaced, connect the Vehicle Diagnosis, Testing and Information System VAS 5051 or Vehicle
Diagnosis and Service System VAS 5052 and perform the "Replace control module" function.

Removing

-

Switch off ignition.

-

Remove wiper arms and plenum chamber cover.

-

Remove plenum chamber bulkhead.

NOTE:  Thread of shear bolts is equipped with locking compound. By heating the shear bolts using a hot air gun, inhibition effect of the locking
compound is lowered.

CAUTION:  Cover wires, harness connectors and control modules in the close vicinity of Engine Control Module (ECM) to prevent damage
from burning.

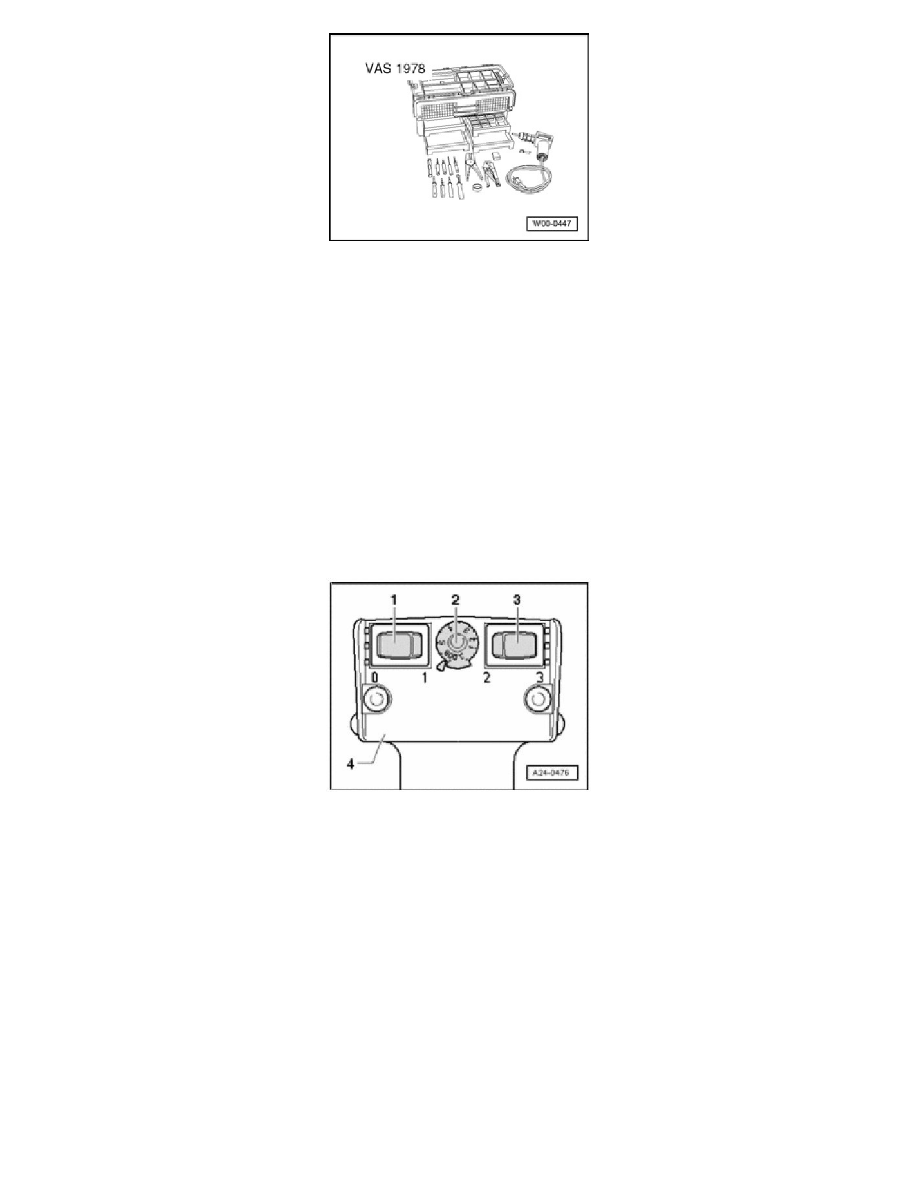

Perform adjustments on hot air gun - 4 - as shown:

-

Turn potentiometer for temperature adjustment - 2 - to maximum heat output (600 degrees C).

-

Move two stage switch for air quantity - 3 - to position 3.

CAUTION:  By heating the shear bolts, parts of the protective housing are heated intensely. Wear protective gloves to prevent injuries.

-

Guide nozzle of hot air gun on to shear bolts.

-

Switch on heat gun and heat bolt for approx. 20 to 25 seconds.

-

Remove shear bolt using Pliers on bolt head.

The procedure for the second shear bolt is exactly the same.
