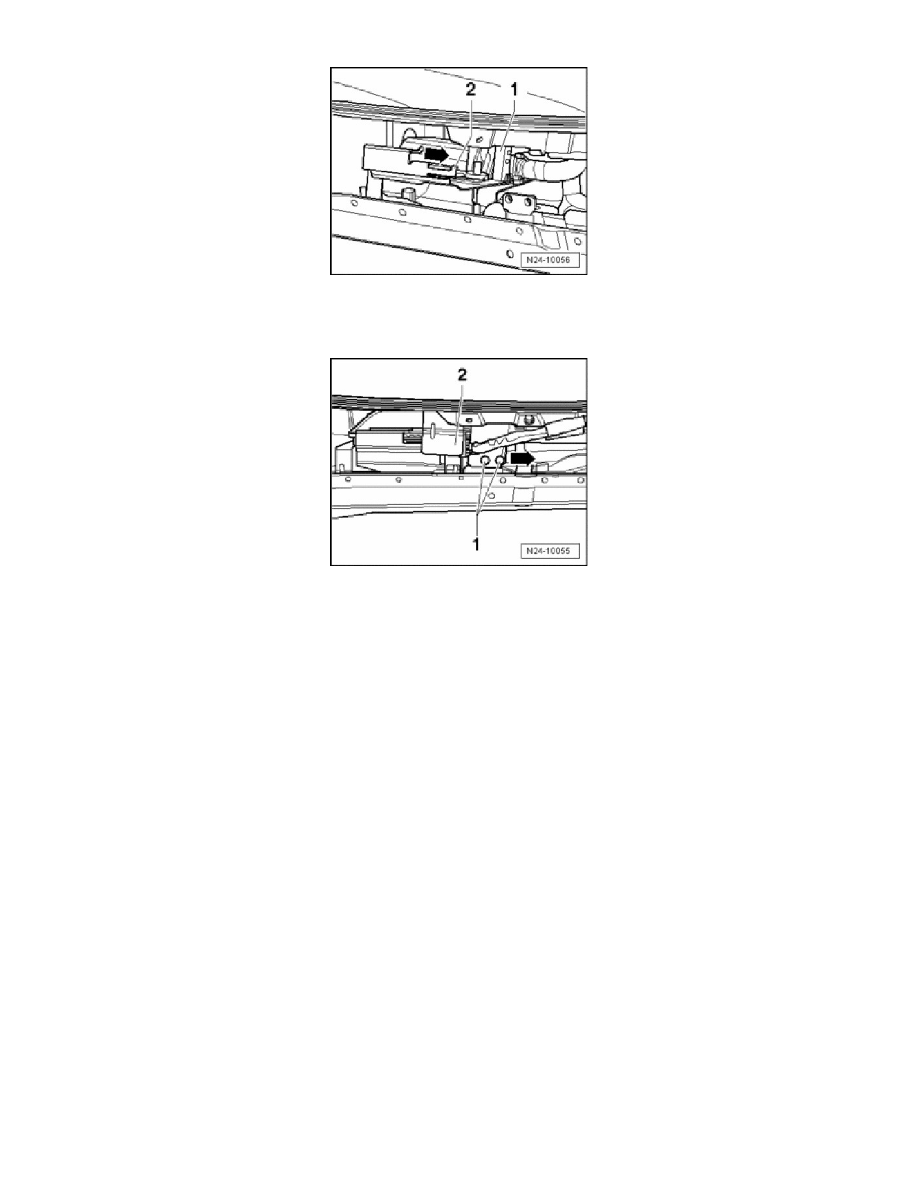

Slide Engine Control Module (ECM) on to retaining plate.

-

Press catch - 2 - against engine control module.

-

Now connect front connector - 1 - to Engine Control Module (ECM) and engage it.

-

Slide protective housing on to retaining plate.

-

Tighten shear bolts - 1 - uniformly until bolt heads shear off.

-

Install plenum chamber bulkhead.

-

Install wiper arms and plenum chamber cover.
