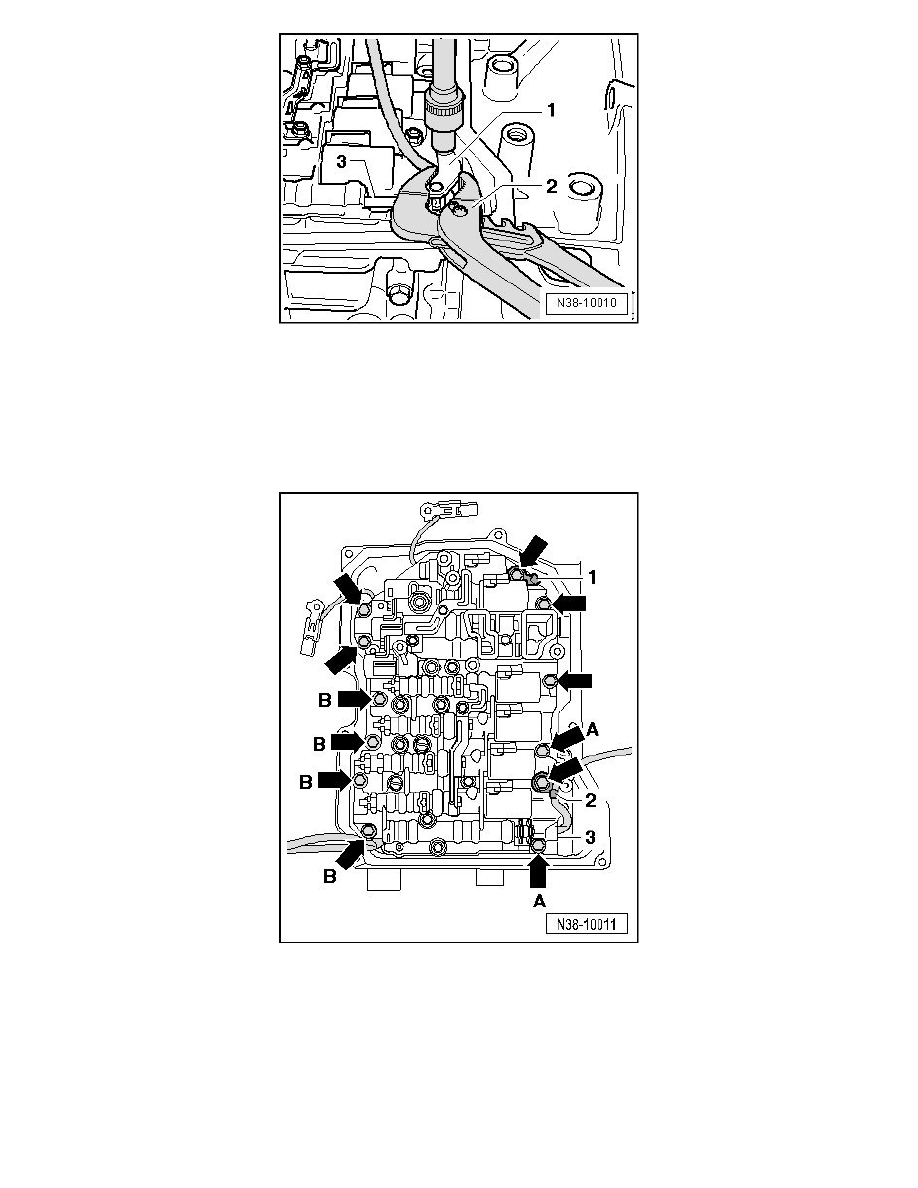

In the process, carefully grip transmission selector lever -  1 - with pliers - 2 - so that torque is not transferred to Multi-Function Transmission
Range (TR) Switch (F125).

-

Note spool valve - 3 - on valve body into which selector lever engages so that this is not damaged.

The bolts are of different lengths and must be replaced.

Only identified securing bolts - arrows - may be loosened.

If other bolts are loosened, the function of the valve body is impeded or the valve body falls to pieces.

-

Loosen valve body fastening bolts - arrows -, - arrows A - and - arrows B - diagonally and carefully remove valve body.

-

Remove brackets - 1 - and - 2 -.

- 3 - valve body designation, e.g. A2 in this case.

-

When removing valve body, secure damper piston - 2 - to prevent it from falling out or remove together with one or two springs depending on
application.
