Installing

Install in reverse order, paying attention to the following:

Note:
^

Only replace the pressure plate and clutch plate together. Allocate pressure plate and clutch plate according to engine code.

^

Make sure alignment sleeves for engine to transmission are installed in cylinder block, install if necessary.

^

If alignment sleeves are not present, shifting difficulties, clutch problems and possibly noise in transmission (loose gear rattling) will occur.

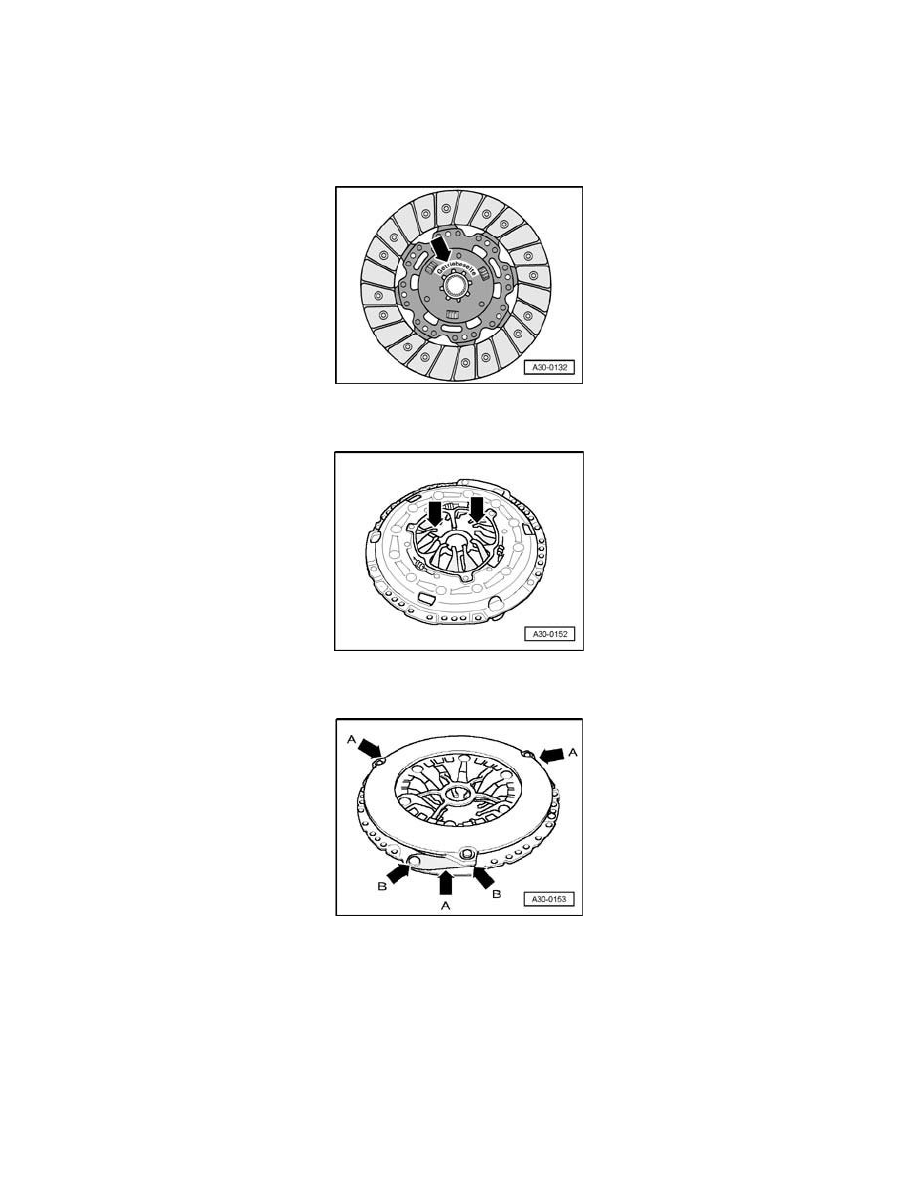

Installation position of clutch disc

^

Marking "Getriebeseite" (transmission side) faces toward transmission.

Checking ends of the diaphragm spring

^

Wear up to half the thickness of the diaphragm spring - arrows - is permitted.

Check spring connections and rivet connections

^

Check spring connections - arrows A - for damage and rivet connections - arrows B - for secure fit.
