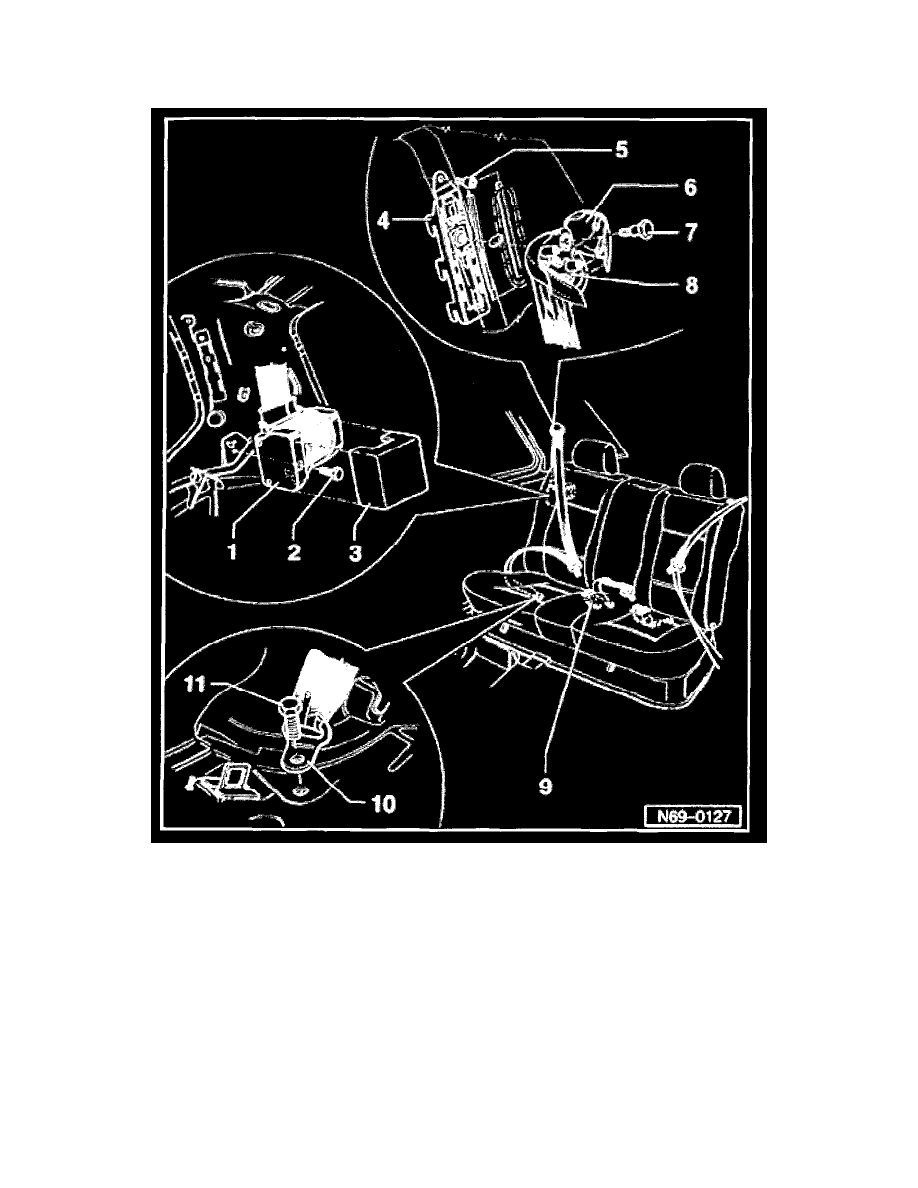

Rear Seat Belt, Assembly Overview

1

-

Belt inertia reel
-

Retaining lugs determine position of belt reel

-

Removing:
-

Pull up seat bottom and fold forward.

-

Release rear seat backrest and fold forward.

-

Remove support for luggage compartment cover and release luggage compartment trim in area of belt inertia reel.

-

Remove belt inertia reel -1- belt relay -8- and lower mount -10-.

2

-

Bolt
-

40 Nm (30 ft lb)

3

-

Sound deadener
-

On belt inertia reel

4

-

Belt height adjuster
-

To remove height adjustment mechanism, C-pillar upper trim must first be removed

5

-

Socket head screw
-

23 Nm (17 ft lb)

6

-

Cover cap of belt relay

7

-

Bolt
