Drive Belt: Diagrams

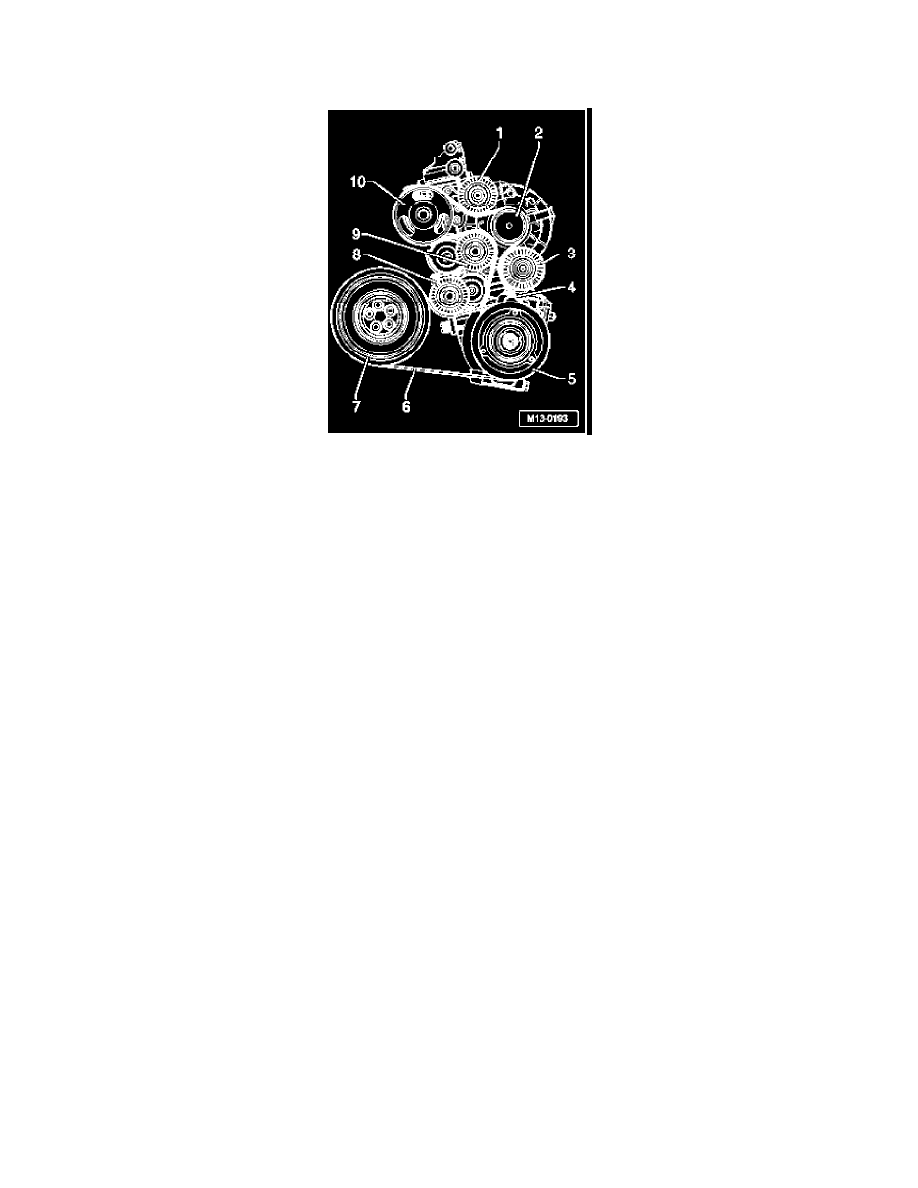

Ribbed Belt Routing, 2.5L Gasoline Engine

Vehicles with A/C

1. Upper idler pulley
2. Belt pulley - generator
3. Lower idler pulley
4. Ribbed belt for generator and coolant pump
5. Belt pulley - A/C compressor
6. Ribbed belt for A/C compressor
7. Belt pulley - crankshaft
8. Tensioning roller for ribbed belt for A/C compressor
9. Tensioning roller for ribbed belt for generator and coolant pump

10. Belt pulley - coolant pump
