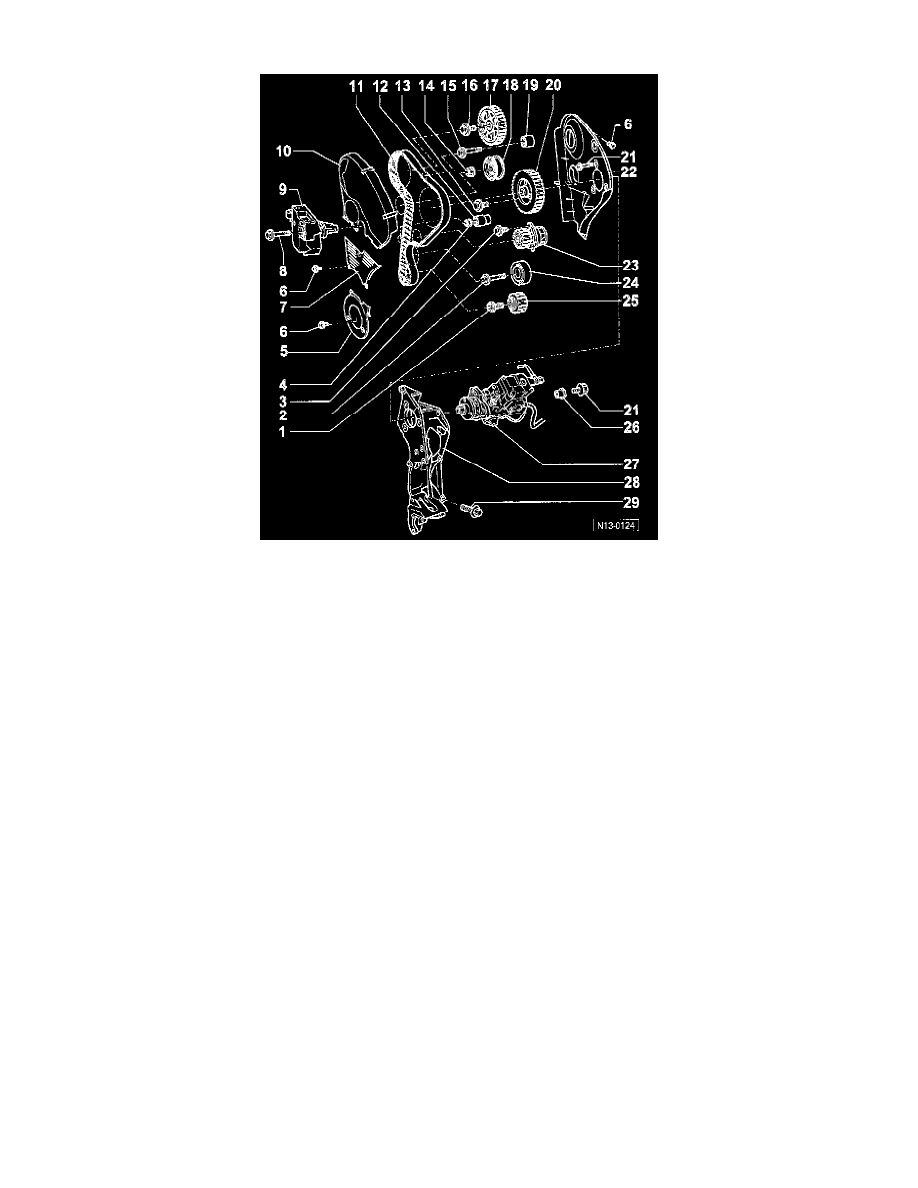

Timing Belt: Diagrams

1-  120 Nm (88 ft lb) + 1/4 turn (90°) further

Always replace.
Threads and shoulder must be free of oil and grease.
To loosen and tighten, counter-hold with 3415.
Torque angle can be measured with Hazet 6690 torque angle meter, or equivalent.

2-  40 Nm (30 ft lb) + 1/4 turn (90°) further

Always replace.
Torque angle can be measured with Hazet 6690 torque angle meter, or equivalent.

3-  15 Nm (11 ft lb)

4-  22 Nm (16 ft lb)

5- Timing belt guard, lower section

6-  10 Nm (7 ft lb)

7- Timing belt middle guard

8- 45 Nm (33 ft lb)

9- Right engine bracket

10- Timing belt guard, upper section

11- Timing belt

Mark engine direction of rotation before removing
Check for wear
Do not kink
Removing, installing and tensioning  See: Service and Repair

12-  Idler pulley

13-  20 Nm (15 ft lb) + 1/4 turn (90°) further
