Drive Belt: Diagrams

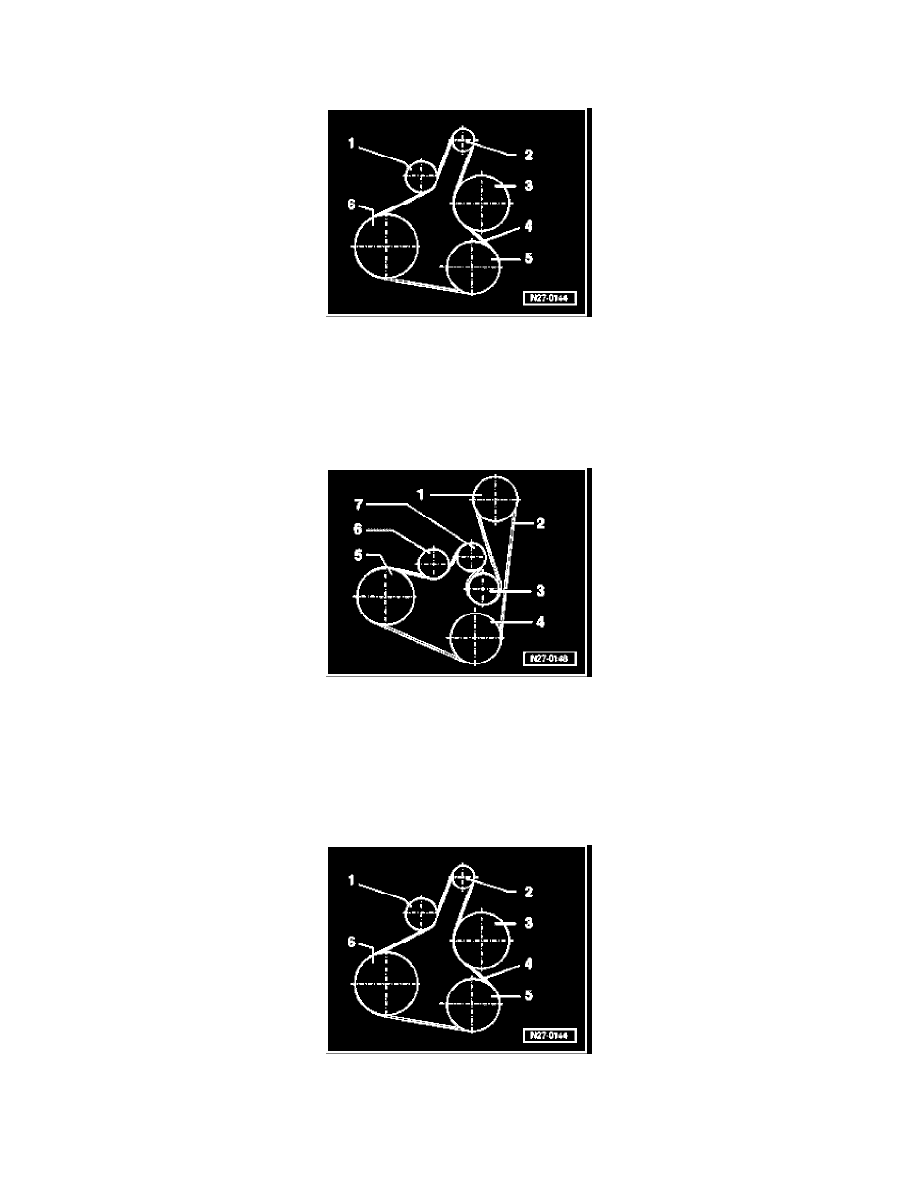

Ribbed Belt, Routing

4-cylinder gasoline engine with power steering pump and a/c compressor

1. Tensioner roller
2. Pulley - Generator (GEN)
3. Pulley - A/C compressor
4. Ribbed belt - tensioning roller, generator, a/c compressor, power steering pump and crankshaft/vibration damper.
5. Pulley - Power steering pump
6. Pulley - Crankshaft/vibration damper

4-cylinder TDI engine with power steering pump and a/c compressor

1. Pulley - Power steering pump
2. Ribbed belt - Power steering vane pump, idler roller, a/c compressor, crankshaft/vibration damper, tensioning roller and generator.
3. Idler roller
4. Pulley - A/C compressor
5. Pulley - Crankshaft/vibration damper belt
6. Tensioner roller
7. Pulley - Generator (GEN)

4-cylinder TDI-PD engine with power steering pump and a/c compressor

1. Tensioner roller
2. Pulley - Generator (GEN)
3. Pulley - A/C compressor
