Fuse: Locations

Fuse: Locations

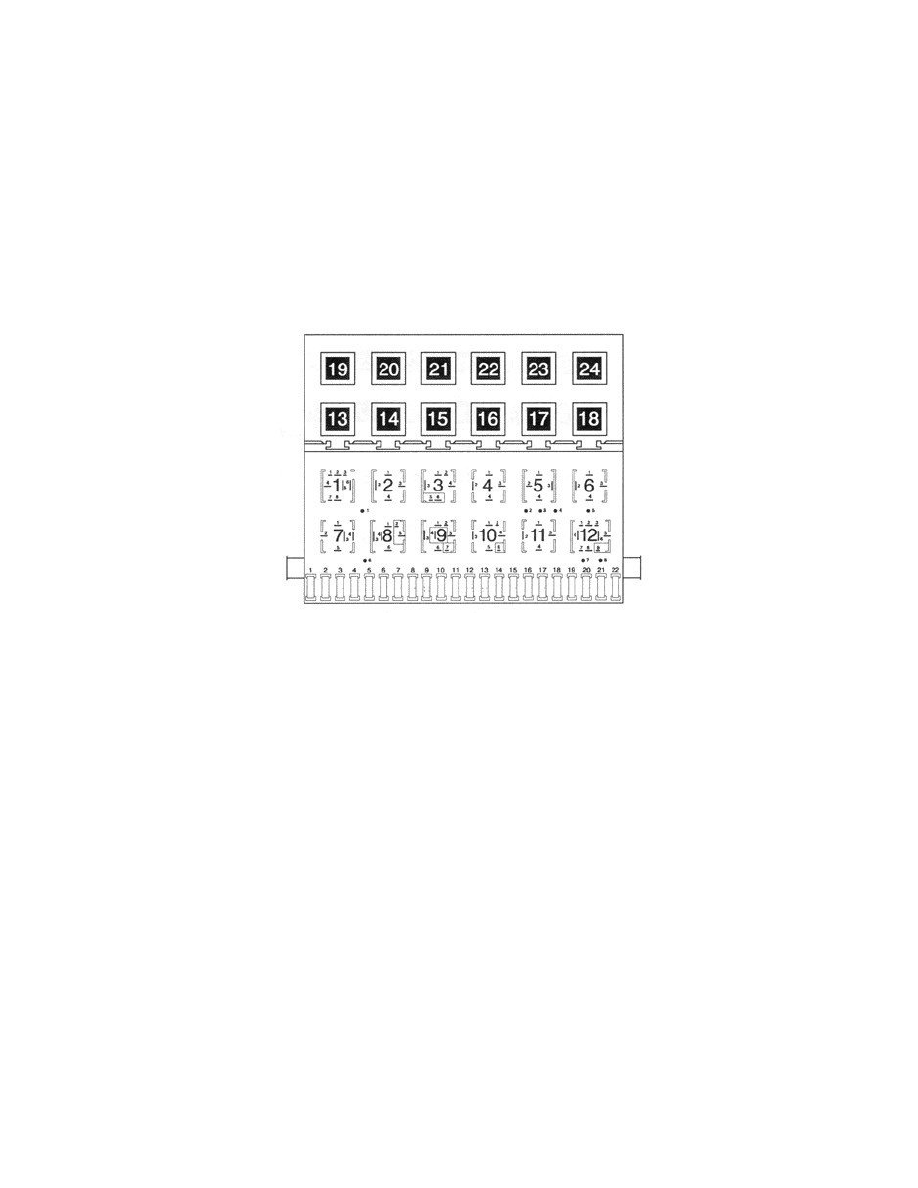

Fuse Arrangement in Fuse/Relay Panel

Fuse colors

30 A - green
25 A - white
20 A - yellow
15 A - blue
10 A - red
7,5 A - brown
5 A

- beige

3 A

- violet



Fuse locations

 Relay Locations



according to the numbers on fuse panel from left to right:

Amp

1

10  Headlight, low beam, left

2

10  Headlight, low beam, right

3

10  Instrument panel lights, license plate lights

4

15  Rear window wiper (wagon)

5

15  Windshield wiper/washer

6

20  Fresh air blower

7

10  Side marker and taillights, right

8

10  Side marker and taillights, left

9

20  Rear window defogger

10

Open

11

10  Headlight, high beam, left

12

10  Headlight, high beam, right

13

15  Horn

14

10  Back-up lights, heated windshield washer nozzles

15

10  Deceleration fuel cut-off, fuel pump after run

16

15  Instrument cluster, glove compartment light

17

10  Emergency flashers

18

20  Fuel pump, oxygen sensor heater

19

30  Radiator cooling fan, A/C relay

20

10  Brake lights

21

15  Interior lights, cigarette lighter, digital clock

22

10  Radio
