Alignment: Testing and Inspection

Test requirements:
^

Check suspension, wheel bearing, steering and steering linkage for excessive play and damage.

^

Tread depth difference of no more than 2 mm on an axle.

^

Tires inflated to correct pressure

^ Vehicle unloaded

Fuel tank must be full
Spare wheel and vehicle tools are stowed at correct installing locations
The fluid reservoir for the windshield/headlight washer system must be full.

^

Make sure that the sliding plates and turntables are not touching the end stop when checking the wheel alignment.

Please note!  The test equipment must be properly adjusted and attached to the vehicle; observe device manufacturer's operating instructions.

Apply to the manufacturer of your vehicle alignment equipment for training as and when required.
Vehicle alignment platforms vehicle alignment units/vehicle alignment computers can lose their calibration over a period of time.
Vehicle alignment platforms and vehicle alignment units/vehicle alignment computers, should be checked and if necessary adjusted within the
framework of an inspection/maintenance at least once a year!
-

Treat these highly sensitive units carefully and conscientiously!

Explanation of the PR numbers 1BA, 1BC, 1BE, 1BB, 1BF and 1BP

Various suspensions are available as optional equipment. They are indicated by the PR numbers.
Suspension version installed in vehicle is indicated by the corresponding PR. No. on the vehicle data plate (arrow).

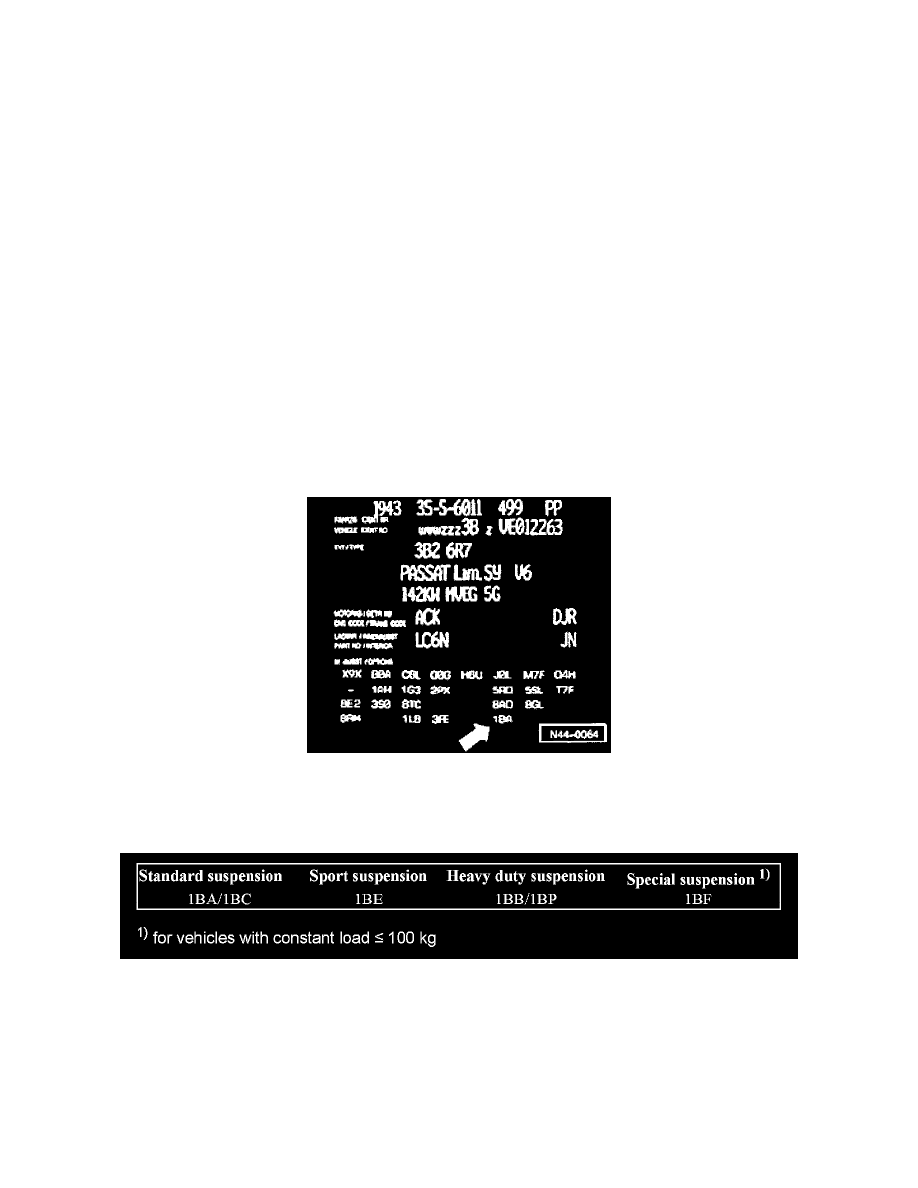

Example of a vehicle data sticker

In this example the vehicle is equipped with the standard suspension -arrow-.
The vehicle data sticker is located in spare wheel well and in Maintenance booklet.

The table shows the meaning of the PR numbers. These are critical for wheel alignment.

Measurement preparations

Special tools, workshop equipment, test and measuring appliances and aux. items required
