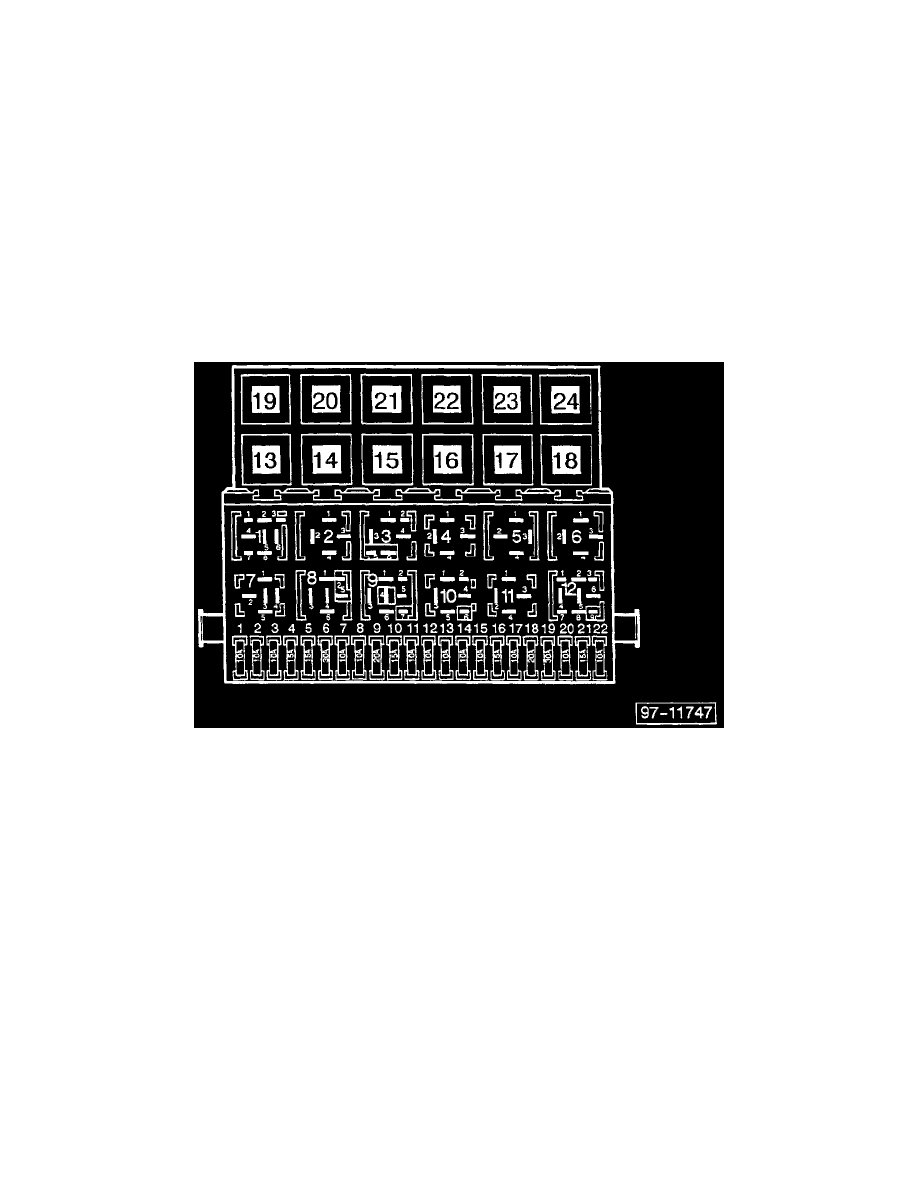

Fuse Arrangement in Fuse/Relay Panel

Fuse colors

30 A - green
25 A - white
20 A - yellow
15 A - blue
10 A - red
7,5 A - brown
5 A

- beige

3 A

- violet



Fuse locations

Location:  The fuse/relay panel is located underneath the left side of the instrument panel.

Fuse Arrangement

The fuse protection for the options which are not listed are shown where necessary with the respective wiring diagram.

1

-

Left headlight, low beam (56b)

10A

2

-

Right headlight, low beam (56b)

10A

3

-

License plate light (58)

10A

4

-

Rear window wiper (X)

15A

5

-

Windshield wiper/washer system (X)

15A

6

-

Fresh air blower (X)

30A

7

-

Right park light and tail light (58R)

10A

8

-

Left park light and tail light (58L)

10A

9

-

Rear window defogger (X)

20A

10

-

Foglights

15A

11

-

Left headlight, high beam (56a)

10A

12

-

Right headlight, high beam (56a)

10A

13

-

Dual horn(15)

10A

14

-

Back-up light, heated washer nozzles (15)

10A

15

-

Engine electric

10A

16

-

Instrument cluster, glove compartment

light (15)

15A

17

-

Emergency flasher system (15)

10A

18

-

Fuel pump (FP), heated oxygen

sensor (HO2S)

20A
