Timing Component Alignment Marks: Locations

Timing Component Alignment Marks: Locations

Caution: Incorrect removal or installation of the timing belt can result in damage to internal engine components.

Timing Component Alignment Marks

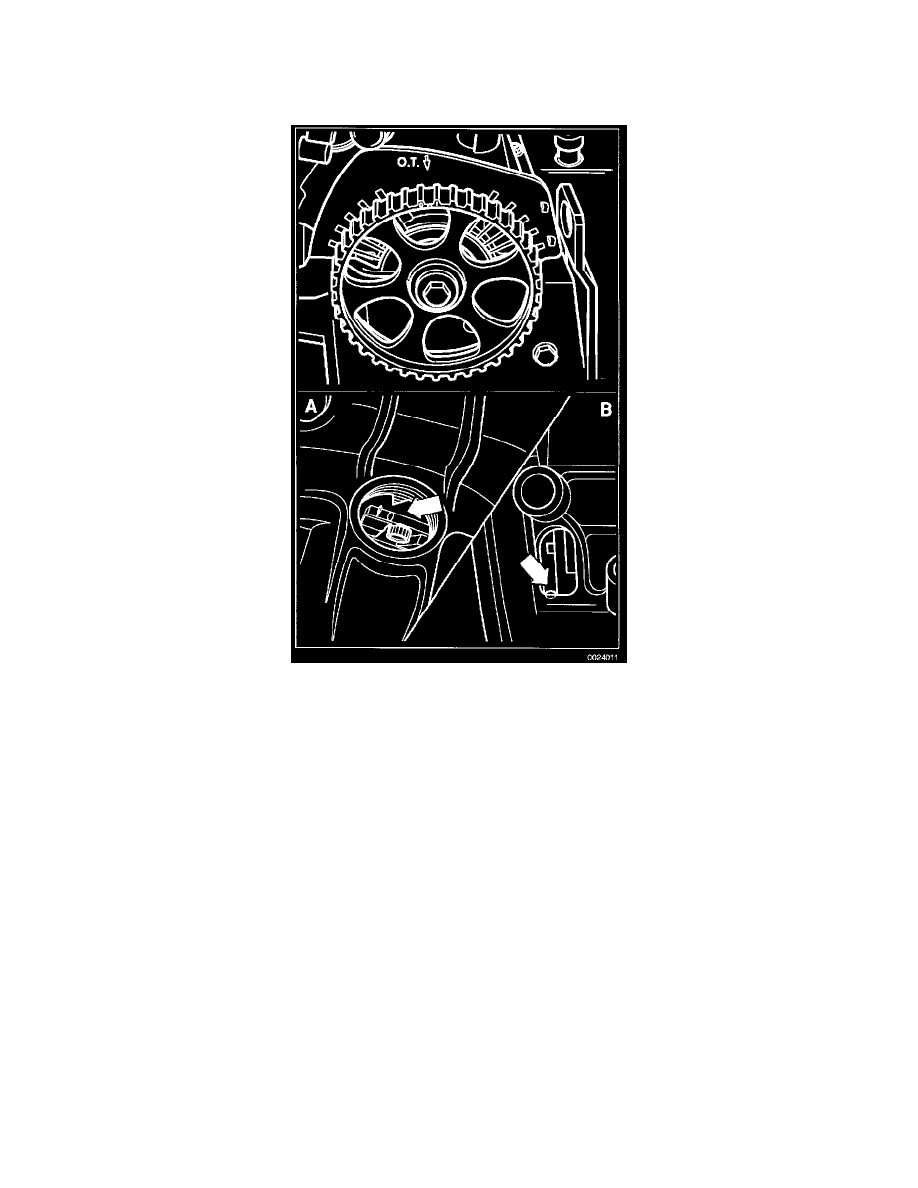

Camshaft Drive Belt Alignment Marks

Check that the "OT" mark on camshaft sprocket aligns with "OT" mark on rear cover and crankshaft is at TDC.

CAUTION!

DO NOT turn camshaft with timing belt removed!  If pistons are at Top Dead Center (TDC) there is a danger of damaging valves and
piston crowns.

For complete Timing Belt Removal and Installation information:  See: Timing Belt/Service and Repair
