Drive Belt: Locations

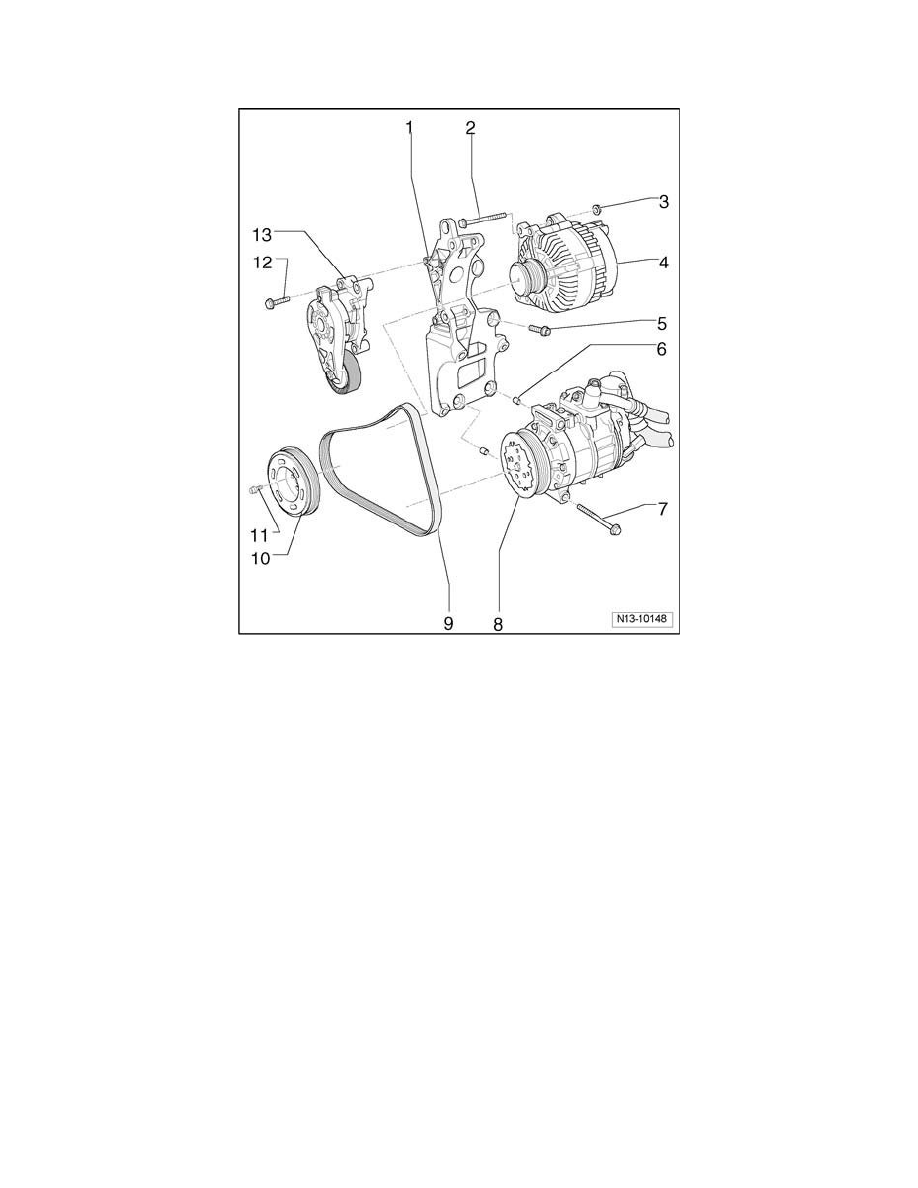

Ribbed Belt and Accessory Drive Component Overview

1. Accessory bracket

^

Observe tightening sequence

2. 23 Nm
3. 23 Nm
4. Generator

^

To facilitate installing the generator, slightly drive back threaded bushings for retaining bolts on generator.

5. 45 Nm

^

Observe tightening sequence.

^

Insert with locking fluid.

6. Bushing

^

2 pieces

7. 25 Nm
8. A/C compressor
9. Ribbed belt

^

Before removing, mark direction of rotation using chalk or felt-tip marker

^

Check for wear

^

Do not kink

10. Pulley

^

For ribbed belt

11. Bolt

^

Replace

^

Strength category 8.8: 10 Nm + 90 degree (1/4 turn) additional turn

^

Strength category 10.9: 20 Nm + 90 degree (1/4 turn) additional turn

12. 23 Nm
13. Tensioner

^

To release tension on ribbed belt, swing using open-end wrench.
