Cruise Control Switch: Locations

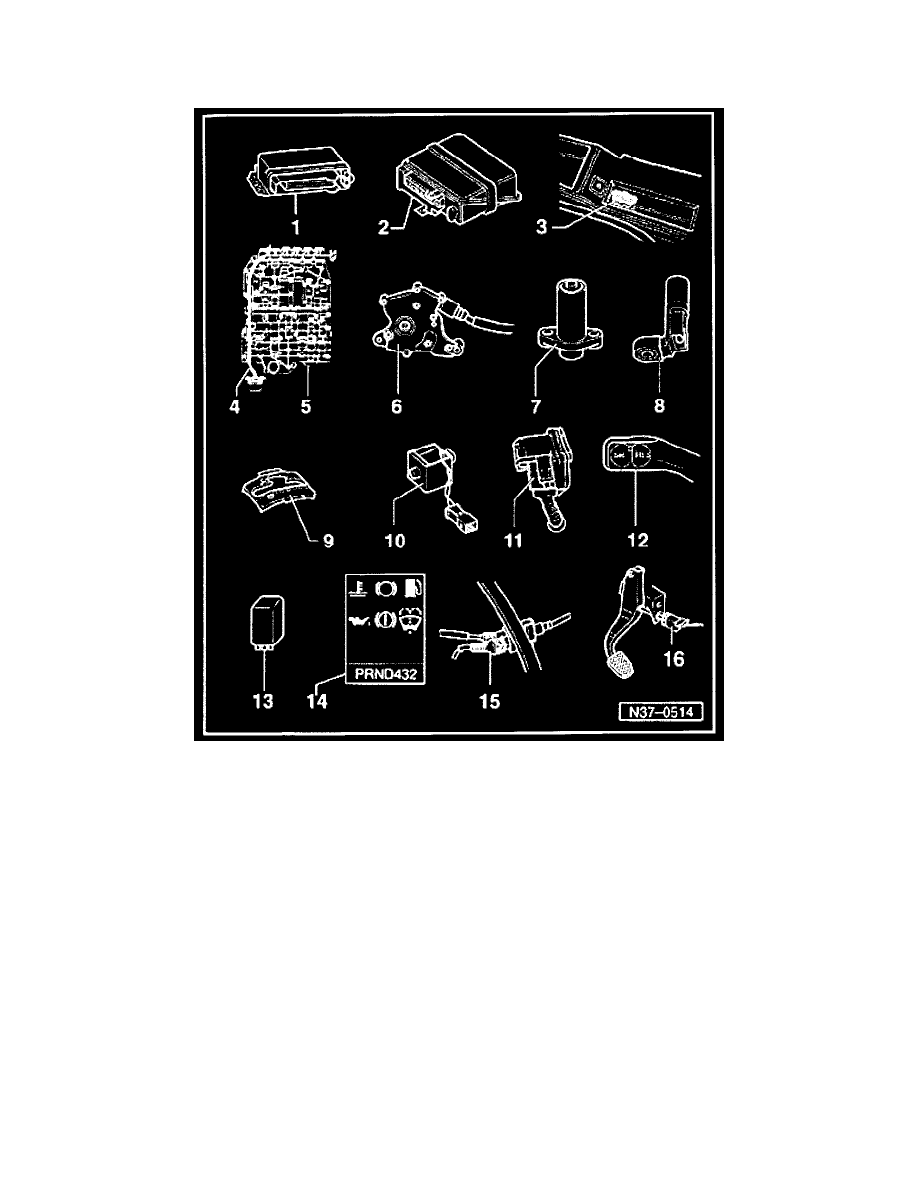

Electrical/Electronic Component Locations, Overview

1

-

Automatic transmission control module -J217-
-

Control modules are checked by On Board Diagnostic (OBD)

2

-

Engine control module

3

-

Data Link Connector (DLC)

4

-

Conductor strip with transmission fluid temperature sensor -G93-
-

-G93- is checked by On Board Diagnostic (OBD)

5

-

Valve body
-

The solenoid valves -N88-, -N89-, -N90-, -N91-, -N92-, -N93- and -N94- are attached to the valve body

-

Components are checked by On Board Diagnostic (OBD)

6

-

Multi-function Transmission Range (TR) switch -F125-
-

Checked by On Board Diagnostic (OBD)

7

-

Sensor for transmission RPM -G182-
-

Records the transmission input speed

-

Checked by On Board Diagnostic (OBD)

8

-

Transmission vehicle speed sensor -G38-
-

Records the transmission output speed

-

Checked by On Board Diagnostic (OBD)

9

-

Tiptronic switch -F189-
-

Location: The Tiptronic switch is integrated in the printed circuit for the symbol insert in the cover on the selector mechanism.

-

Is only installed in shift mechanisms with tiptronic function.

-

It consists of 3 Hall sensors, actuated by magnets.

-

The switch can be checked in read measured value block and in the electrical check

-

If the switch malfunctions the gear selector symbol insert with integral printed circuit must be replaced
