Volkswagen Workshop Service and Repair Manuals

Timing Belt: Service and Repair

1.

Remove battery ground cable.

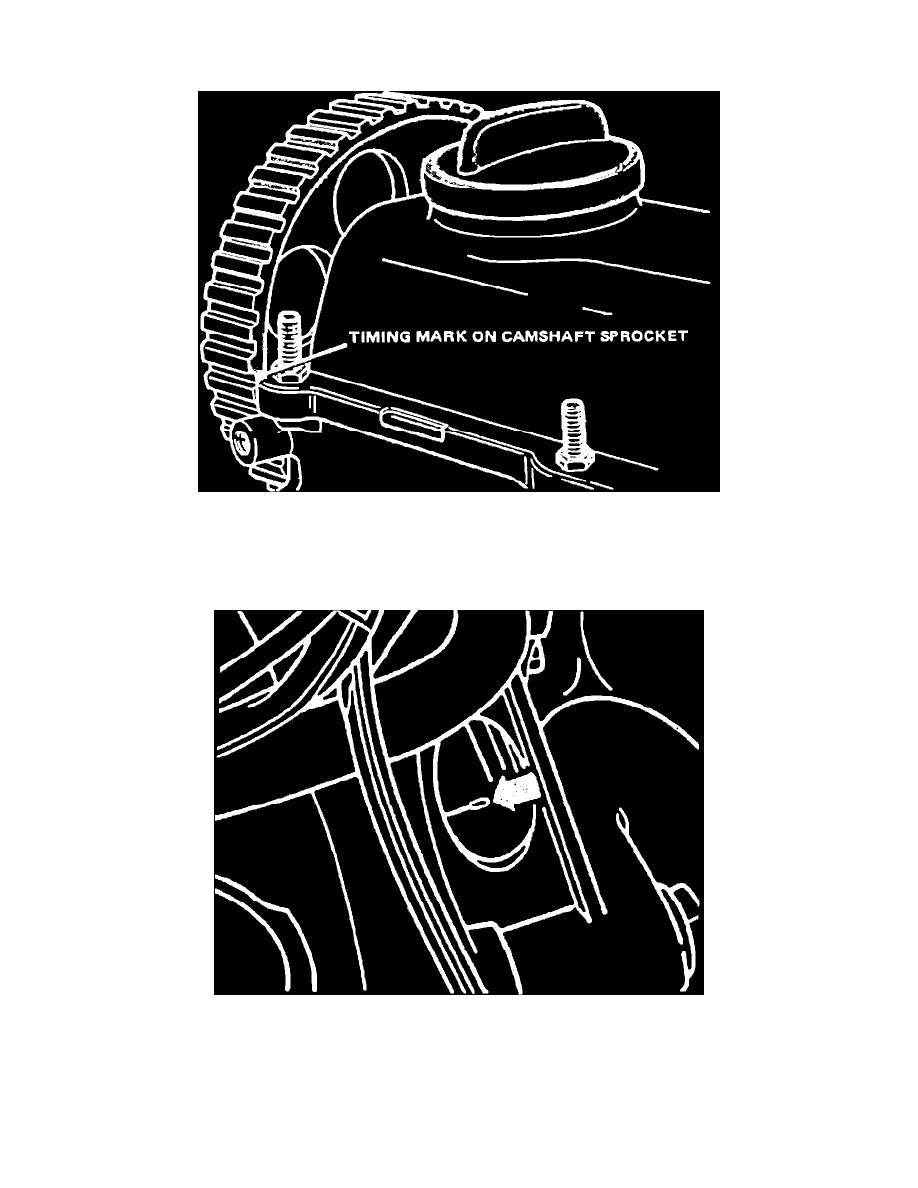

Camshaft Timing Mark

2.

Bring no. 1 cylinder to top dead center on the compression stroke.  Check that the mark (can be dot or notch) on the "Back" of the camshaft
sprocket is aligned with the upper edge of the valve cover gasket.

Flywheel Mark Alignment

The flywheel mark "O" should be aligned with the cast mark of the bellhousing.

3.

Remove the drive belts from the power steering, alternator and A/C compressor.

4.

If necessary, remove the power steering pump mounting bolts and position the pump aside with the hoses attached.

5.

Remove the upper and lower timing belt covers.
