Rear Door Latch: Service and Repair
Door Lock

Door Lock

NOTE:  Removing and installing is described only for the right door lock. Removing and installing the left door lock is similar

Removing

-

Remove outer door panel

-

Remove mounting bracket

-

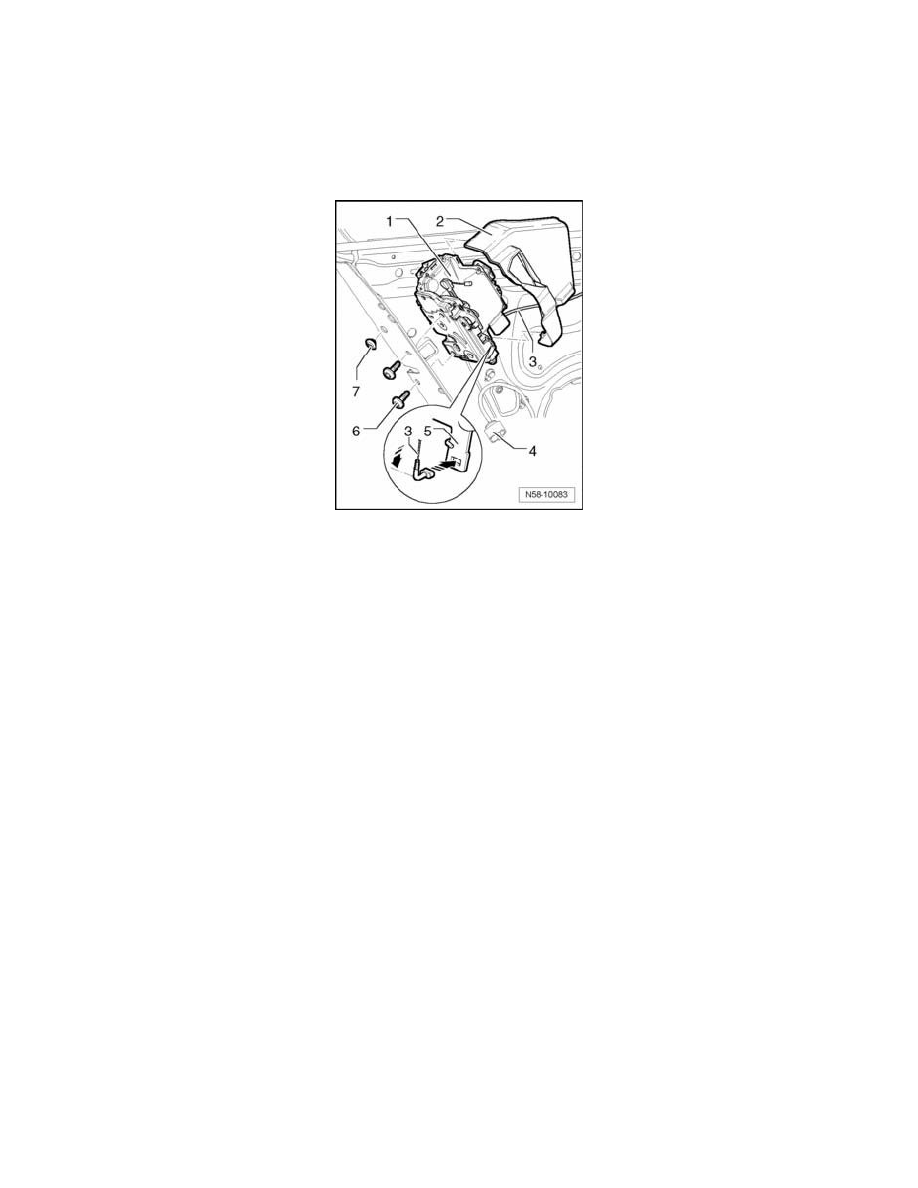

Disconnect harness connector - 4 -.

-

Remove the bolts - 6 -.

-

Disengage cable - 3 - from actuator lever - 5 - and remove door lock - 1 -.

Cover - 2 - is not supplied with delivery casing of door lock.

Installing

To install, perform the steps used for removal in reverse order.

Tightening torques for bolts: 18 Nm

-

Then a function test must be performed with door open, since the door cannot be opened if release is not correctly adjustment or clipped in.
