- 2 - Camshaft adjustment valve 1 (exhaust) N318.

-

Clean sealing surface on cover piece as well as on cylinder head.

-

Lubricate oil channel seal O-ring and insert in cover.

-

Insert sealing ring in cover.

-

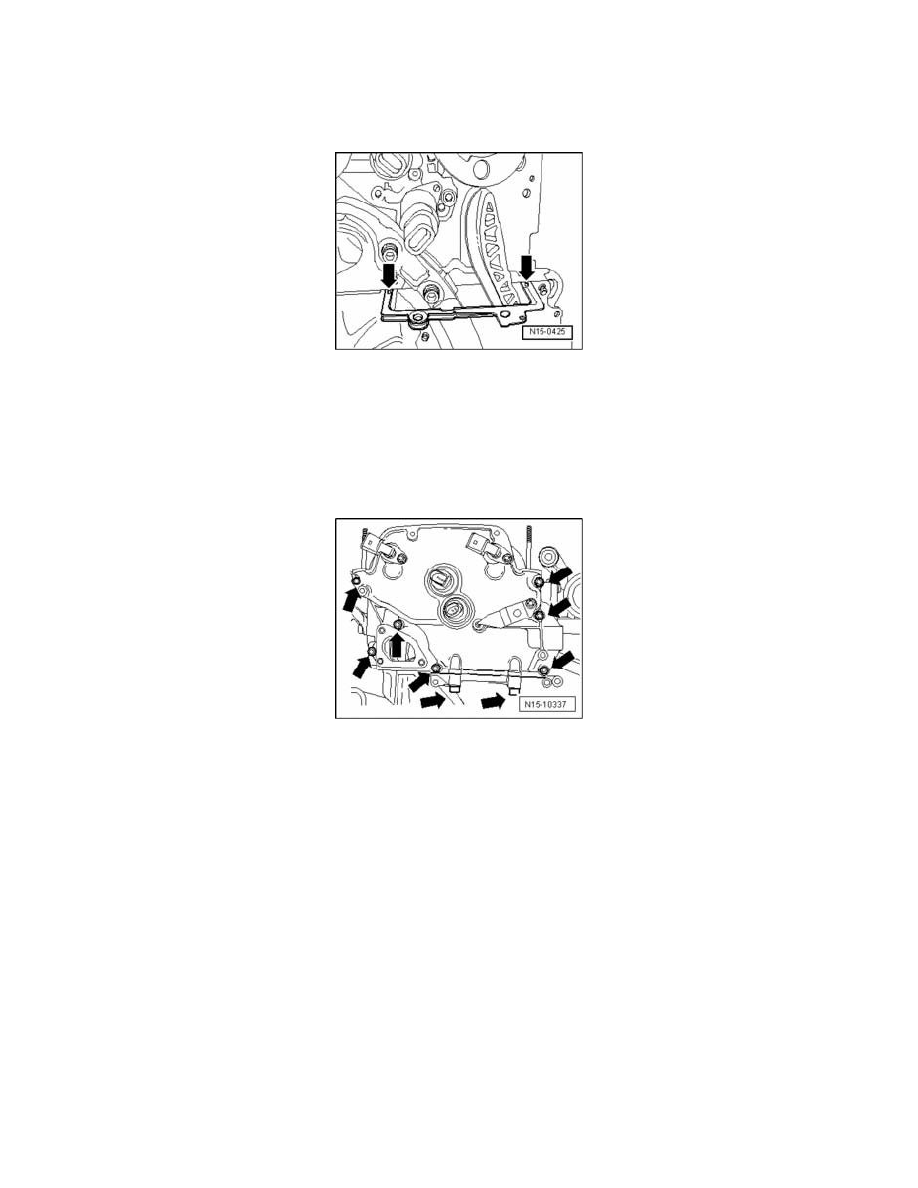

Clean old sealing compound from the 3 mm holes in the cylinder head gasket - arrows -.

-

Fill the 3 mm holes in the cylinder head gasket using sealant D 176 501 and coat the sealing surfaces on the timing chain cover using sealant D
176 501.

Note:

^

With the cylinder head installed only half of the holes in the cylinder head gasket are visible.

-

Install timing chain cover as quickly as possible.

-

First install all bolts - arrows - and tighten lightly.

-

Then tighten the M8 bolts to 23 Nm and tighten the M6 bolts to 8 Nm.

-

Install the camshaft roller chain tensioner and tighten it to 40 Nm.

-

Install cylinder head cover.

The rest of the assembly is basically a reverse of the disassembling sequence.
