Camshaft Bearing: Specifications

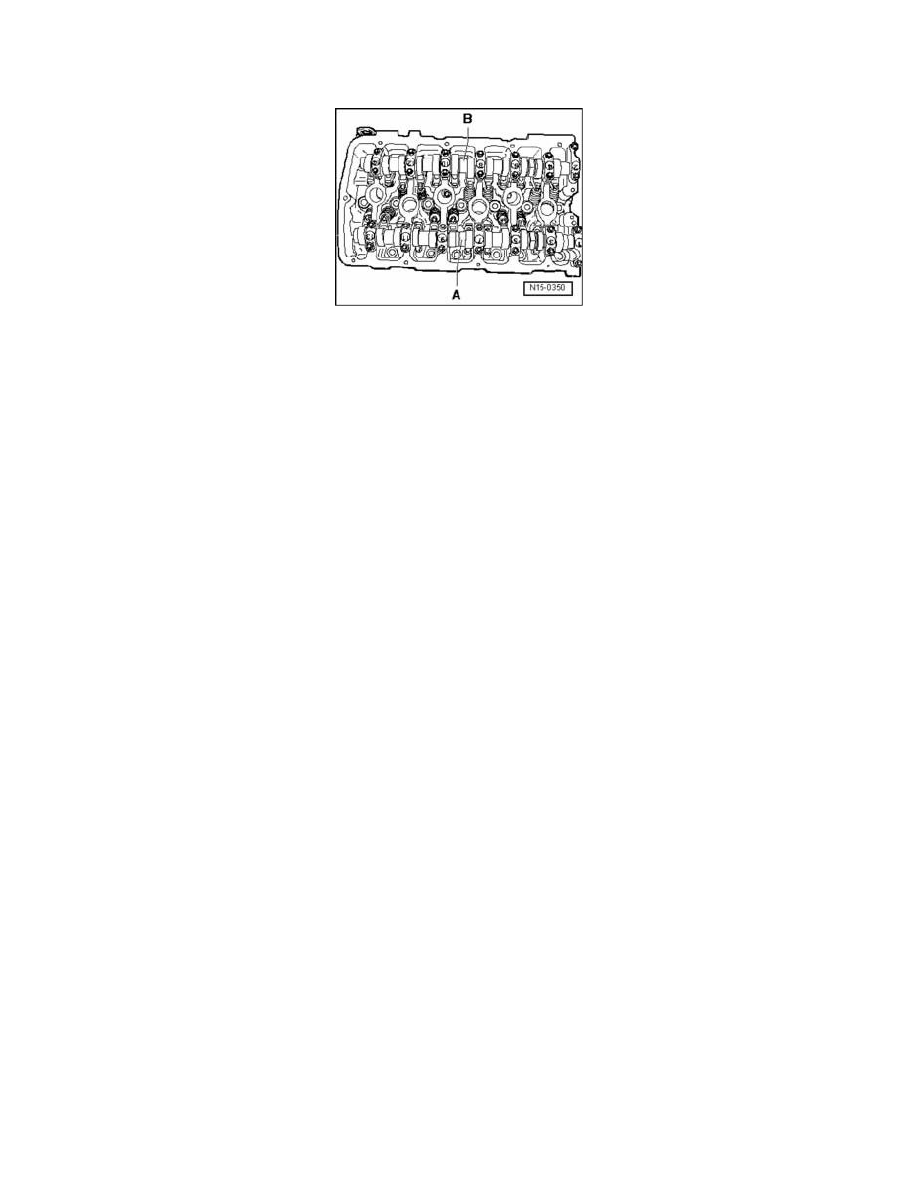

Camshaft Bearing Cap Bolt Tightening Sequence and Specification

A - Intake camshaft

-

Tighten the bearing caps 5 and 9 alternately and diagonally to 5 Nm + 1/8 (45°) additional turn.

-

Install bearing caps 1 and 13 and tighten to 5 Nm + 1/8 (45°) additional turn.

-

Install bearing cap 7 and tighten to 5 Nm + 1/8 (45°) additional turn.

-

Install bearing caps 3 and 11 and also tighten to 5 Nm + /8 (45°) additional turn.

B - Exhaust camshaft

-

Tighten bearing caps 6 and 10 alternately and diagonally to 5 Nm + 1/8 (45°) additional turn.

-

Install bearing caps 2 and 14 and tighten to 5 Nm + 1/8 (45°) additional turn.

-

Install bearing cap 8 and tighten to 5 Nm + 1/8 (45°) additional turn.

-

Install bearing caps 4 and 12 and also tighten to 5 Nm + 1/8 (45°) additional turn.
