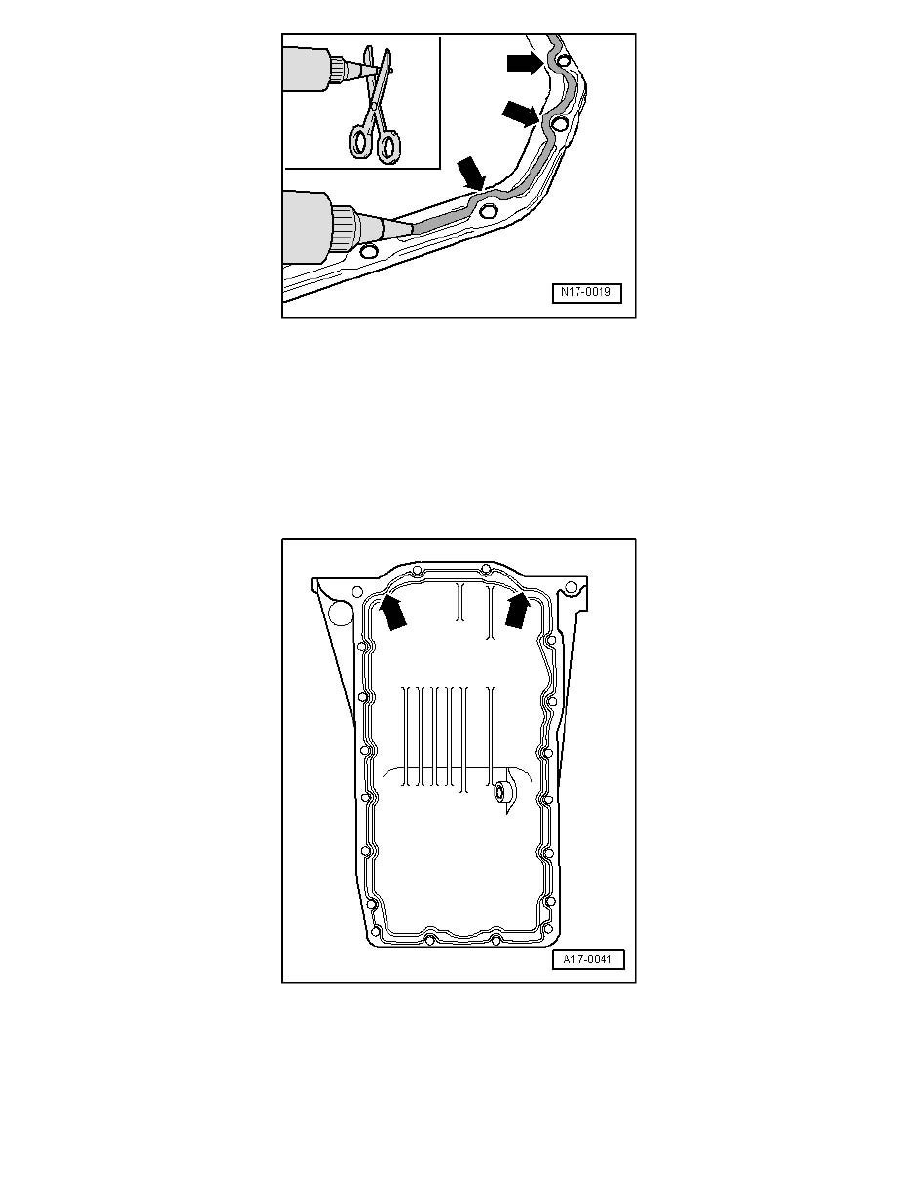

Cut off the nozzle on the tube of sealant at the front mark (dia. of nozzle approximately 3 mm).

-

Apply silicone sealant to clean sealing surfaces of oil pan as shown. The sealing compound bead must be:

^

2 to 3 mm thick.

^

and run on inside of bolt holes - arrows -.

Note:

^

Sealant bead must not be thicker than specified. Otherwise, excess sealant could get into oil pan and clog strainer in intake line of oil pump.

^

With transmission removed, oil pan must seal flush with cylinder block.

^

With transmission installed, oil pan must make contact on transmission.

^

After installing oil pan, allow sealant to dry for approximately 30 minutes. Only after then may the engine oil be replenished.

-

Apply silicone sealing compound bead as illustrated to clean sealing surface of oil pan.

-

Install oil pan immediately and tighten all oil pan bolts lightly.

-

Tighten the oil pan bolts to 10 Nm.

-

Tighten the oil pan/transmission bolts to 45 Nm.

The rest of the assembly is basically a reverse of the disassembling sequence.
