Timing Cover: Locations

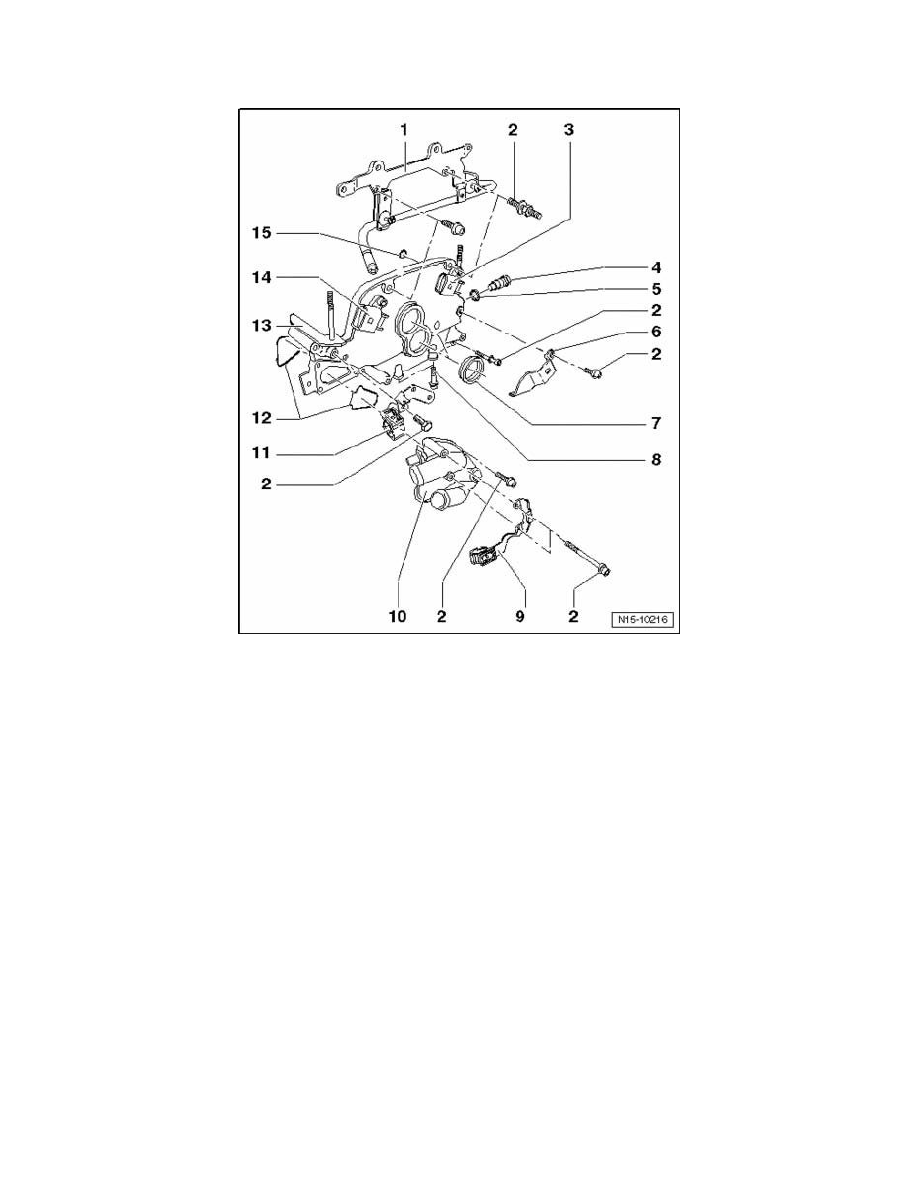

Timing Chain Cover Assembly Overview

1 - Wiring router
^

For wiring harness

^

With coolant pipe

2 - Stud bolt, 8 Nm
^

For ground connection

3 - Camshaft Position (CMP) sensor 2 G163
^

For exhaust camshaft

^

Before disconnecting, mark allocation of connector to component

4 - Chain tensioner, 40 Nm
^

Only rotate engine with chain tensioner installed

5 - Seal
^

Replace if damaged or leaking

6 - Bracket
7 - Seals
^

Replace if damaged or leaking

8 - 23 Nm
9 - Bracket
^

For wiring harness

10 - Coolant thermostat housing
11 - Bracket
^

For wiring harness
