Cigarette Lighter: Service and Repair
Cigarette Lighter Socket

Cigarette Lighter Socket

CAUTION:

-

Using force to remove cigarette lighter sockets without illumination can result in damage to the mounting sleeve retainers.

-

The puller T40148 can only be used to remove cigarette lighter sockets with illumination.

-

The puller is not capable of releasing the retainers on power sockets without illumination.

-

Power sockets without illumination usually cannot be removed without damage.

NOTE:  The procedure for removing and installing is the same for all power sockets and is only described for the cigarette lighter socket.

Special tools, testers and auxiliary items required

-

Puller T 40148

Removing

-

Remove cigarette lighter insert or blank plug from receptacle.

NOTE:  The illustration shows the socket removed.

CAUTION:
-

The outlet or mounting sleeve can be damaged.

-

Make sure the puller is seated properly or the mounting sleeve retainers will not release.

-

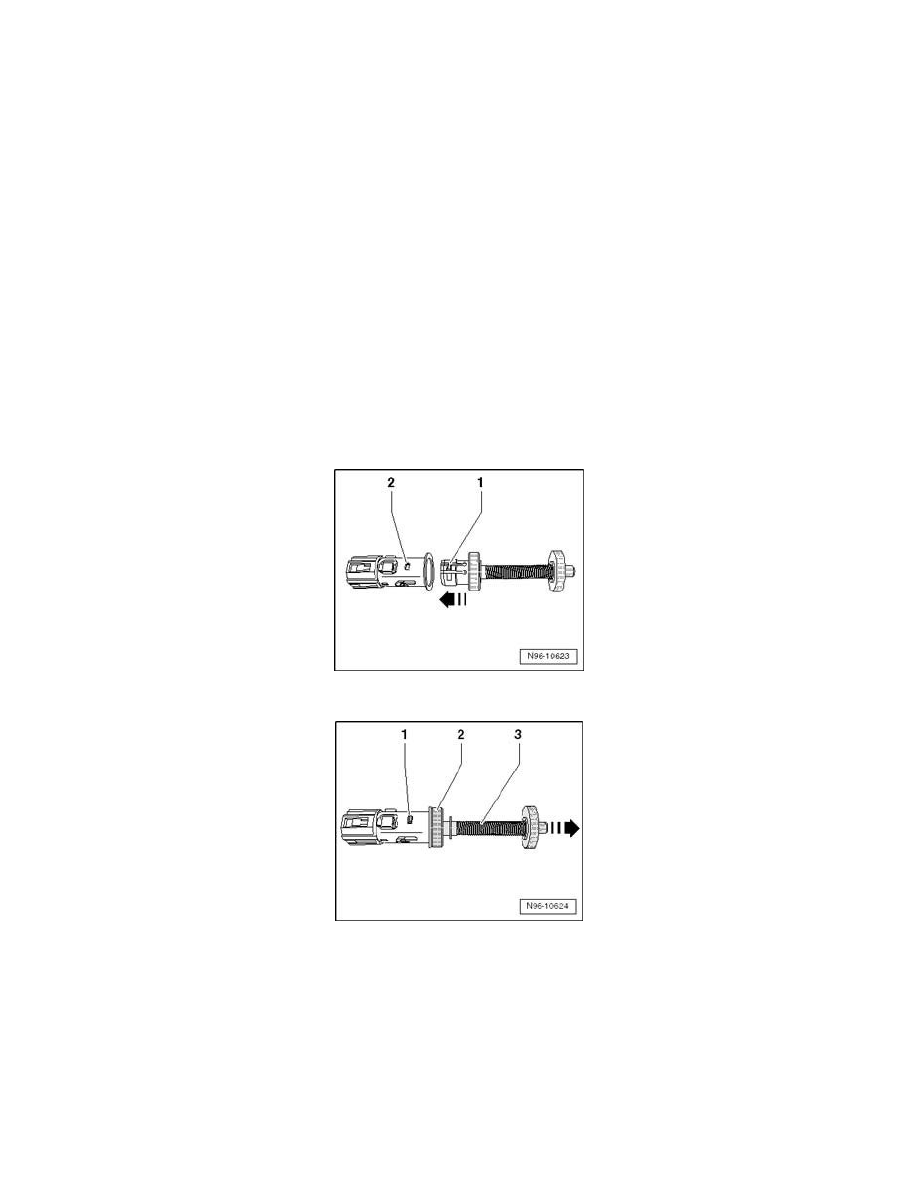

Insert puller - arrow - in receptacle so retainers - 1 - engage in recesses - 2 -.

-

Release the mounting sleeve retainers by pulling on grip piece - 3 - in direction of - arrow -.

-

Pull receptacle with puller out of mounting sleeve.

CAUTION:
-

The outlet electrical wiring can be damaged.

-

Note the lengths of the electrical wires when removing the outlet.
