Note: For the sake of a better illustration, only the left side of the vehicle is shown.

-

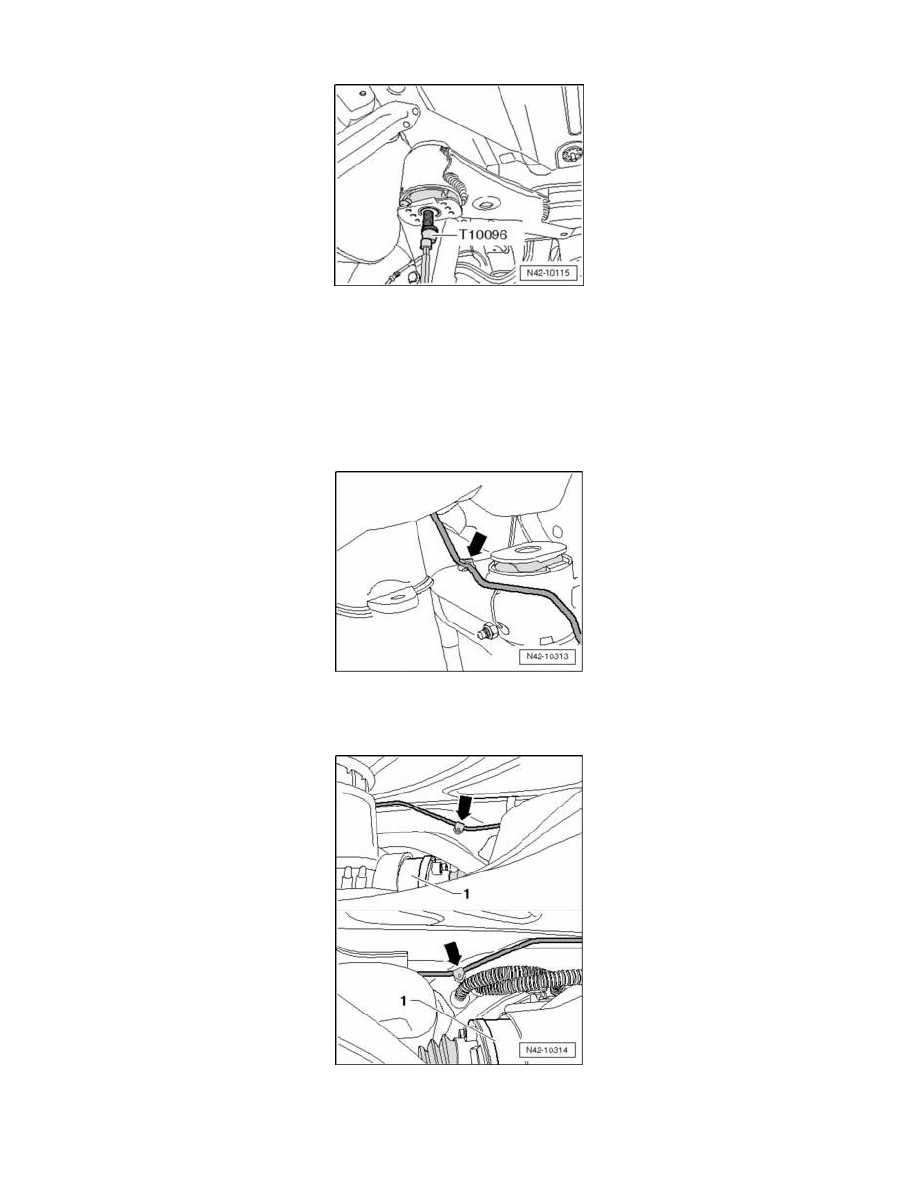

Secure position of the subframe using 2 locating fixtures T10096 to 20 Nm.

Note: Locating pins T10096 must only be tightened to maximum of 20 Nm, otherwise threads of locating pins may be damaged.

-

Replace subframe bolts one after the other on both sides using locating fixtures T10096 and tighten them to 20 Nm.

Position of subframe is now secured.

-

Carefully lower subframe with its components approx. 2 cm.

-

Unclip brake line on both sides -arrow-.

Note: When doing this, the clips will be destroyed and must be replaced.

-

Remove brake line above drive axle flange on the transmission -1- from the clips -arrows-.

Note: When doing this, the clips will be destroyed and must be replaced.
