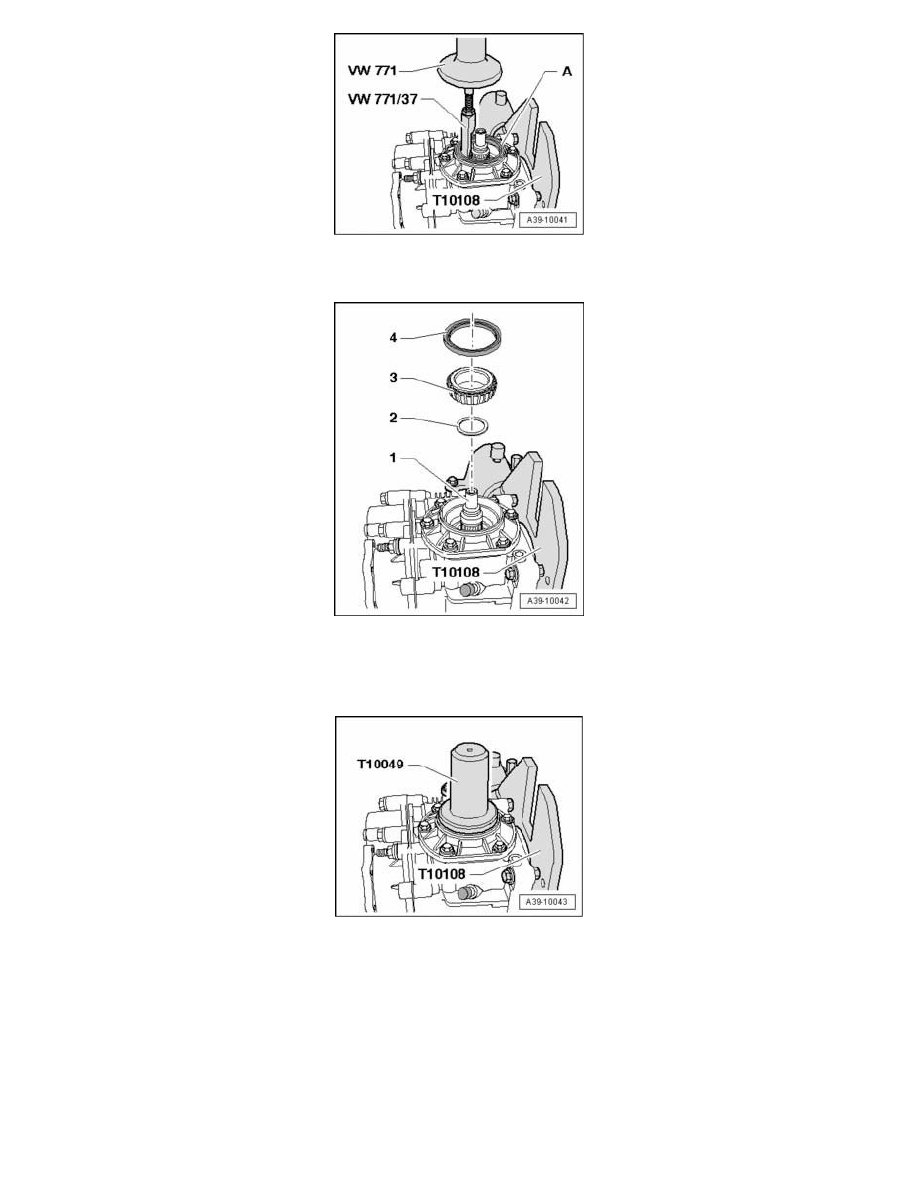

Remove output flange seal -A-.

-

Clean locking fluid residue from threads on shaft bevel gear.

^

Previous shim -2- for shaft beveled gear preload -1- must be installed.

-

Place inner race/tapered roller bearing -3- in bevel box outer race.

-

Lightly lubricate outer circumference of new output flange seal -4-.

-

Drive in new seal to stop using thrust piece T10049.

-

Fill area between sealing lip and dust lip halfway with sealing grease G 052 128 A1.
