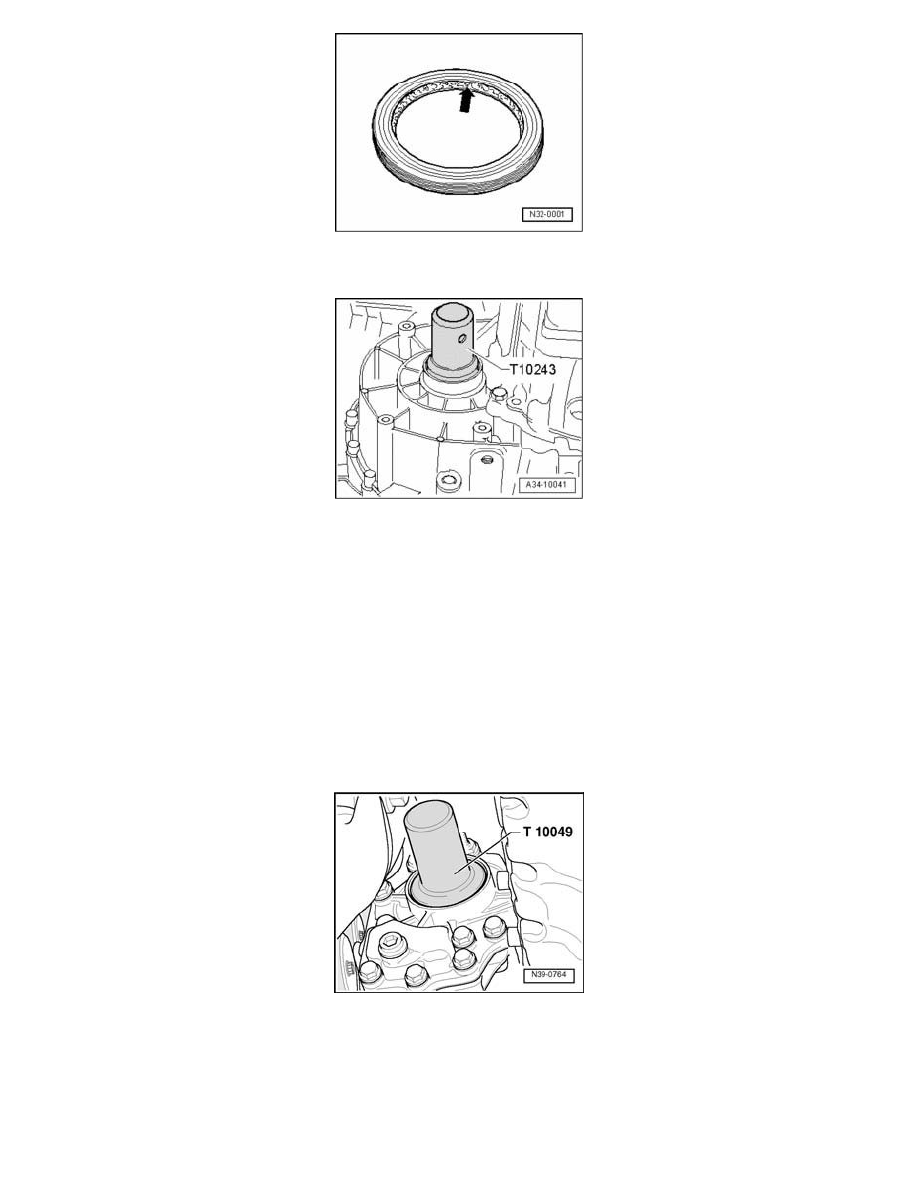

Fill area between sealing lip and dust lip -arrow- halfway with sealing grease G 052 128 A1.

-

Lightly lubricate outer circumference of sealing ring.

-

Carefully drive in sealing ring as far as stop using thrust piece T10243.

-

Install bevel gear transfer case.

Right Flange Shaft Seal on Outside of Bevel Box

Right Flange Shaft Seal on Outside of Bevel Box (All Wheel Drive) - 02E, 6 Speed DSG A/T AWD

Special tools, testers and auxiliary items required

^

Thrust piece T10049

Procedure

Sealing ring can be replaced with transmission installed.

-

Remove right flange shaft.

-

Pry out seal for flange shaft with lever.

-

Drive in new seal to stop using thrust piece T10049.
