Fill area between sealing lip and dust lip -arrow- halfway with sealing grease G 052 128 A1.

-

Install right flange shaft.

-

Check oil level in bevel box and top off.

Seal Between Transmission and Bevel Box

Seal between Transmission and Bevel Box (All Wheel Drive) - 02E, 6 Speed DSG A/T AWD

Special tools, testers and auxiliary items required

^

Pulling hook T20143

^

Thrust piece T10298

Procedure

-

Remove bevel gear transfer case.

-

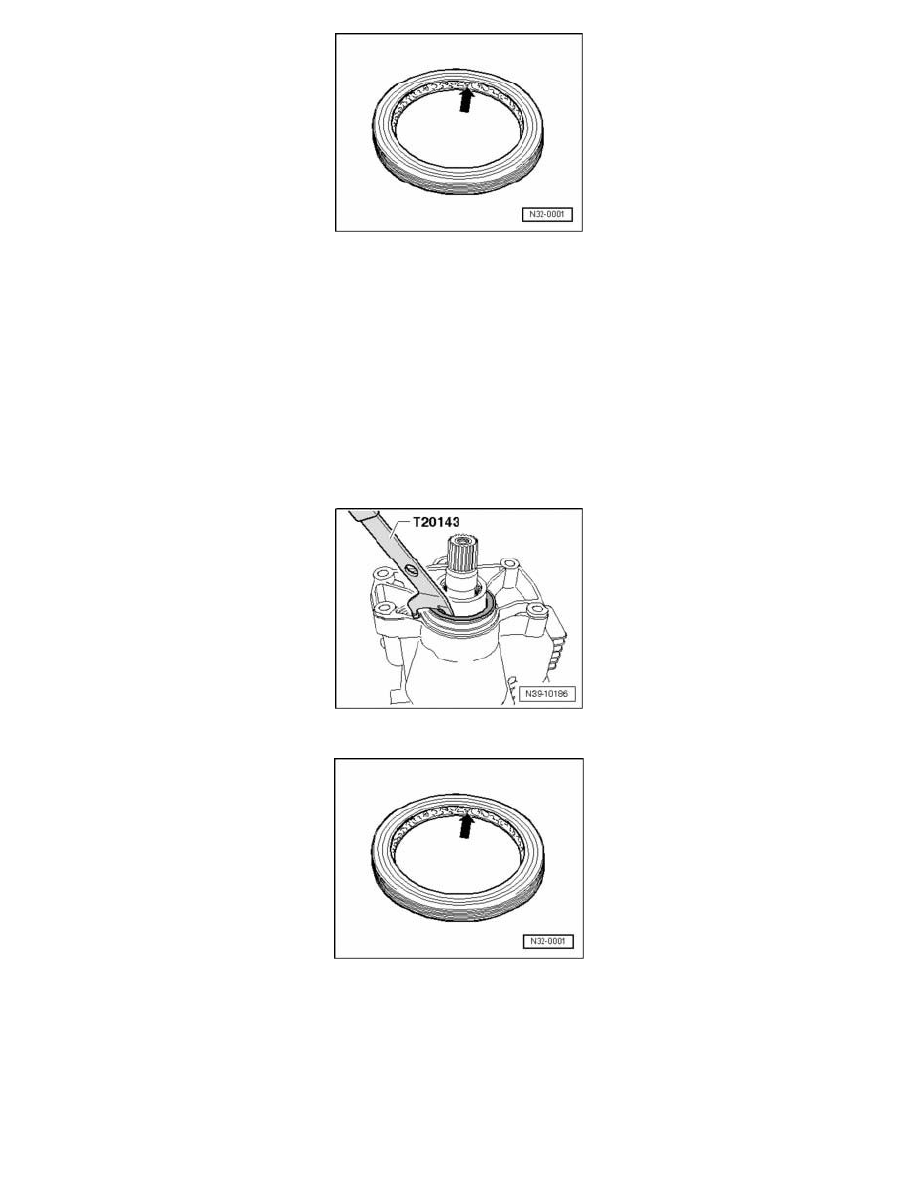

Pry out sealing ring on bevel box with pulling hook T20143/1 or T20143/2.

-

Fill area between sealing lip and dust lip -arrow- halfway with sealing grease G 052 128 A1.

-

Lightly lubricate outer circumference of sealing ring.
