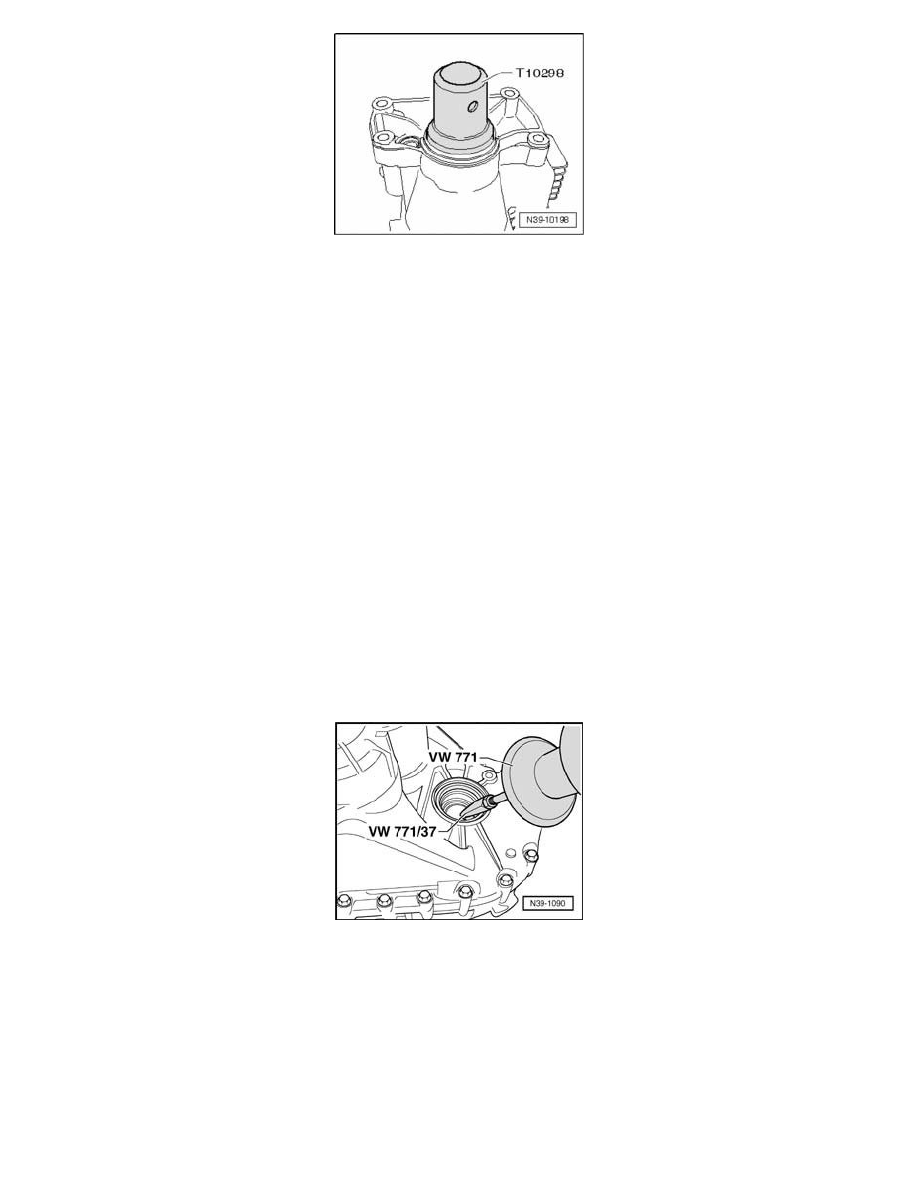

Drive in sealing ring as far as stop using thrust piece T10298.

Flange Shaft or Stub Shaft Seals, Replacing

Flange Shaft or Stub Shaft Seals, Replacing - 02E, 6 Speed DSG A/T AWD

Never loosen both left and right screws at the same time. If the differential bevel gears rotate, it will be difficult to install the bolts.

Left Flange Shaft Seal

Left Flange Shaft Seal - 02E, 6 Speed DSG A/T AWD

Special tools, testers and auxiliary items required

^

Slide hammer VW 771

^

Pulling hook VW 771/37

^

Thrust piece 3305

^

Torque wrench V.A.G 1331

^

Torque wrench V.A.G 1332

^

Sealing grease G 052 128 A1

Removing

-

Remove left wheel.

-

Remove noise insulation.

-

Remove left drive axle.

-

Place container under the transmission.

-

Remove bolts for flange shaft, by installing two bolts into the flange and counter-holding flange shaft using a pry bar.

-

Pull out flange shaft together with spring.

-

Pull out seal for flange shaft using a slide hammer VW 771 and pulling hook VW 771/37.

Installing

-

Lightly oil the outer circumference of the new seal.

-

Fill half of volume between sealing lip and dust lip with sealing grease G 052 128
