Seals and Gaskets: Service and Repair
Rear Final Drive Flange/Driveshaft Seal, With Final Drive Installed

Rear Final Drive Flange/Driveshaft Seal, with Final Drive Installed

Special tools, testers and auxiliary items required

^

Extractor lever VW 681

^

Drive sleeve 30-20

^

Retainer 3415

^

Thrust piece T10019

^

Puller Kukko 12/1

^

Torque wrench VAG 1601

^

Tension strap T10038

^

Engine/transmission jack VAG 1383A with universal transmission adapter VAG 1359/2

^

Thread locking compound D 000 600

^

Bolt M10 x 25

^

Socket hex head screw M8 x 15

Removing

-

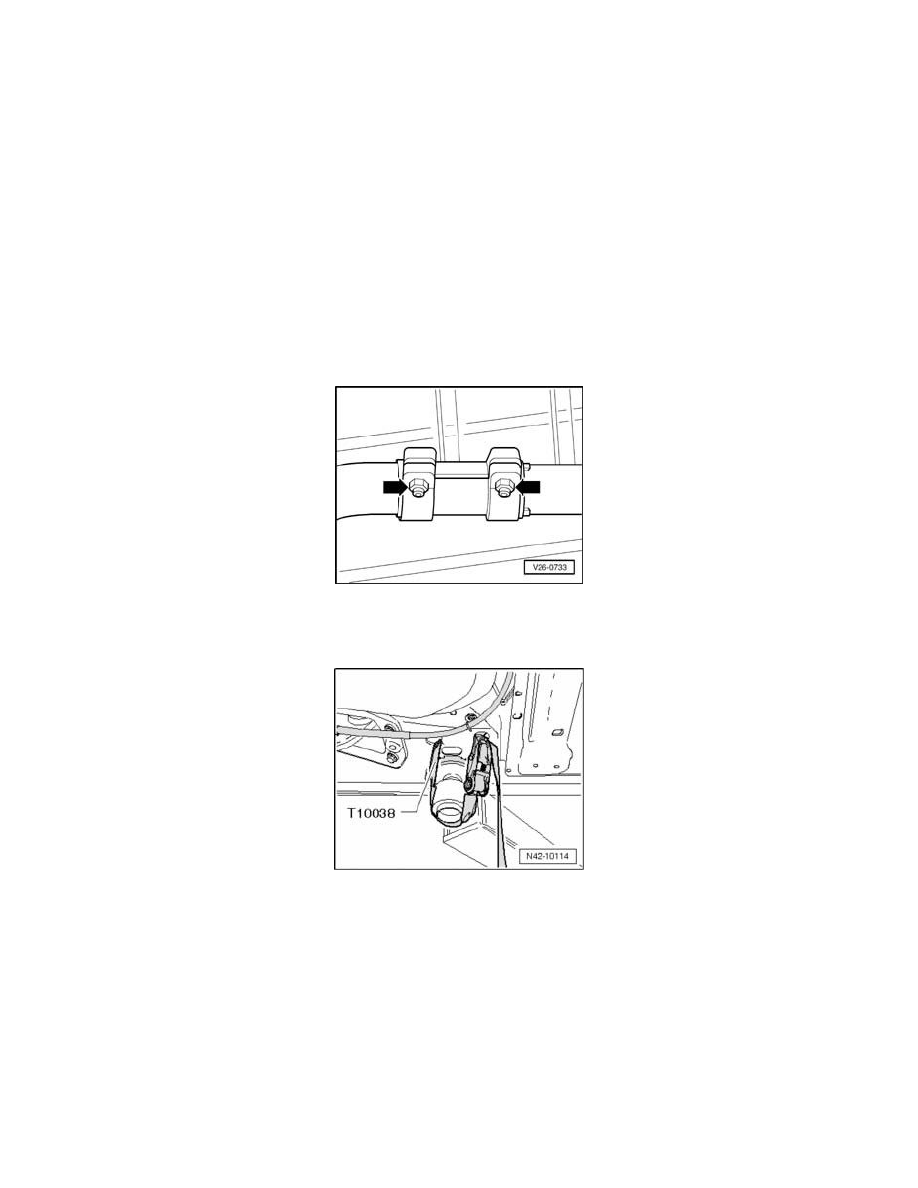

Disconnect the exhaust system at the clamping sleeve -arrows- when removing the rear exhaust system components.

Note: Flex joint of exhaust system must not be bent more than 10°, otherwise it may be damaged.

-

Remove the rear flexible disc.

-

Secure the vehicle on the hoist with the tension strap T10038.

CAUTION! If the vehicle is not secured, there is the risk that it could slip from the hoist.
