Volkswagen Workshop Service and Repair Manuals

Differential Mount: Removal and Replacement

Bonded Rubber Bushing

Special tools, testers and auxiliary items required

^

Locking pin 30-505

^

Arbor thrust piece VW 554

^

Bushing puller 3128

^

Thrust piece T40033/1

^

Traverse T10030/5

^

Spindle 3346/2

^

Nut 3346/3

^

Internal puller Kukko 21/1

^

Support Kukko 22/1

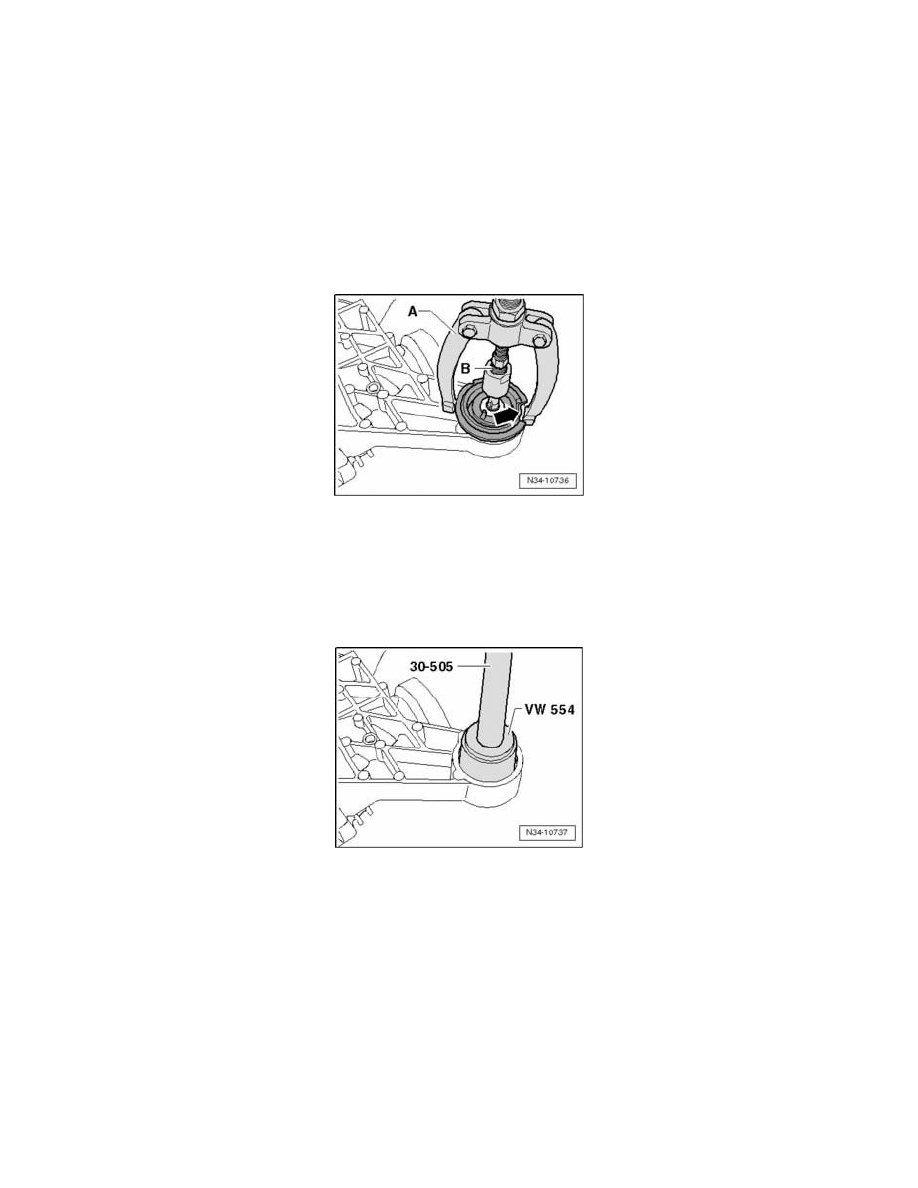

"Upper Rear" Bonded Rubber Bushing, Removing

A - Support, e.g. Kukko 22/1

B - Internal puller 12 to 16 mm, e.g. Kukko 21/1

-

A piece must be broken out of the bonded rubber bushing collar -arrow- to attach the counter support.

-

Insert the internal puller in the separating gap between the upper and lower bonded rubber bushings and brace it.

"Lower Rear" Bonded Rubber Bushing, Removing

Note: If the bonded rubber bushing will be replaced separately, it can be removed with a counter support, such as the Kukko 22/1 and an internal
puller 12 to 16 mm, such as the Kukko 21/1.
